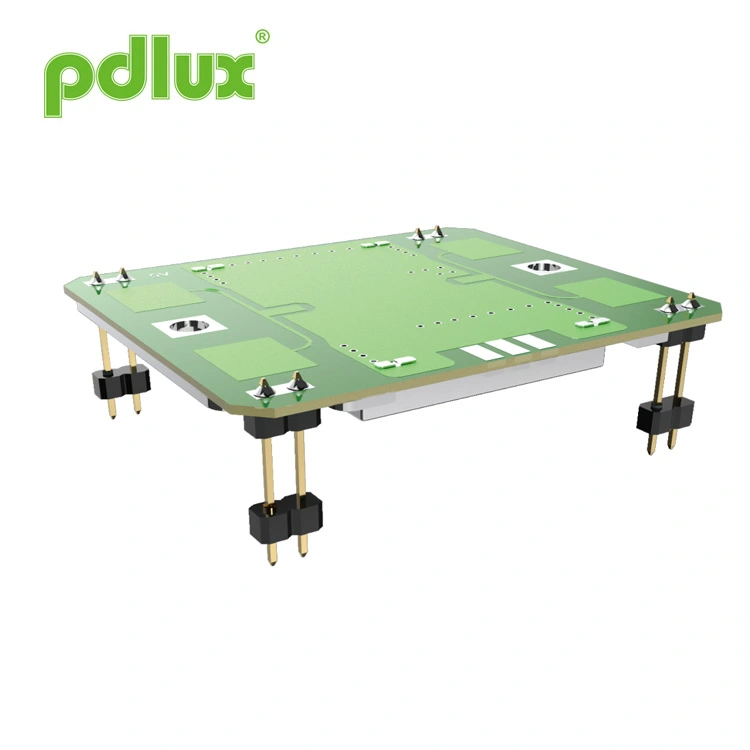

10.587GHz Güvenlik Mikrodalga Radar Sensör Modülü
Pdlux, X bandında (10,525‑10,687GHz, bölge başına özelleştirilebilir frekans) çalışan 10,587GHz Güvenlik Mikrodalga Radar Sensör Modülünün özel bir tedarikçisidir. Yama anteni, DRO, düşük akım drenajı ve kompakt boyutuyla esnek montaj için hem geniş açılı (H düzlemi) hem de dar açılı (E düzlemi) algılama sağlar. PWM modu aracılığıyla güç tüketimi daha da azaltılabilir. RoHS uyumludur, güvenlik sistemleri, otomatik kapılar, hareket aydınlatması, IoT ve hız sensörleri için uygundur.
modeli:PD-V9H
Talep Gönder
PD-V9H
- Frekans Ayarı: 10.587GHz ±10M
- Yama Anteni Dahil
- DRO: Dielektrik Rezonatör Osilato
- Düşük DC Akım Tahliyesi
- Küçük Boy
- RoHS Uyumluluğu
| Öğe | Özellikler | |
| Frekans Ayarı | 10,587GHz ±10M | |
| Durum | Ta = +25 C，Vin = +5 VDC | |
| Çalışma Gerilimi | +5,0 ± 0,5 VDC | |
| Çalışma Akımı | <32 mA tipik. | |
| Çıkış Gücü | 20 mW (13 dBm) E.I.R.P. yazın. | |
| Frekans Kararlılığı | ±5 MHz maks. (Ta: -30 ila +55 C) | |
| Geri Dönüş Kaybı Hassasiyeti | -90 dBc tip. | |
| İkinci Harmonik Emisyon | -40 dBm aralığı | |

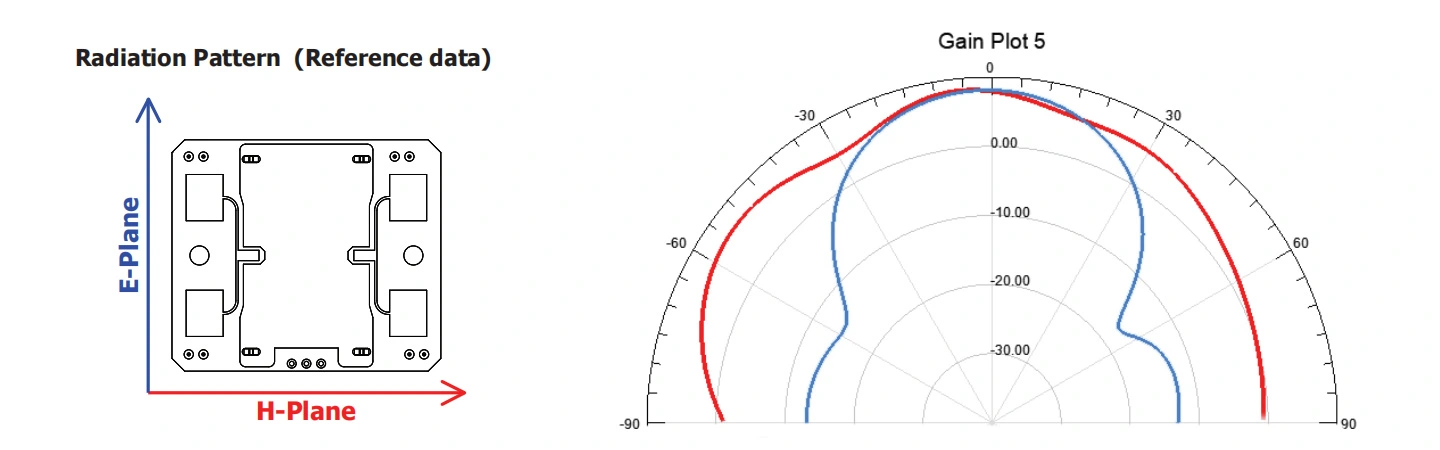

| Anten Hüzme Genişliği (-3 dB) | E-Düzlem | 36 derece nom. (72 derecelik teorik tam açı) |
| H-Düzlemi | 72 derece nom. (144 derecelik teorik tam açı) | |
| RF Arayüzü | Yama Anteni | |
| Sıcaklık Aralığı | -30 ila +55 C (Standart kullanım kapsamı), -40 ila +80 C (Maksimum kullanım aralığı) | |
| Uyumluluk düzenlemesi | -30 ETS 300 440 | |
PD-V9 serisi parlaklık sensörü X bandında çalışır. Çalışma frekansı 10.525GHz frekans aralığındadır.
10.687GHz. Kullanıcıların, bulunduğu ülkenin frekans düzenlemelerine göre özelleştirmeye dayalı satın alma işlemleri yapması gerekmektedir.
yer alıyor. Örneğin, 10,525GHz, 10,587GHz, 10,687GHz. PD-V9 serisi sensörler güvenlik ve gözetimde yaygın olarak kullanılmaktadır
uygulama ürünleri, otomatik kapı sensörleri, mobil algılama ışıkları, IoT sensörleri, hız sensörleri ve çeşitli mobil sensörler
ürünler.
Sensörde H-Plane geniş açı algılama ve Eplan küçük açı algılama bulunur. Kullanıcılar sensörü farklı açılardan sabitleyebilirler.
kullanım sırasında ihtiyaç duyulur. sanki kullanıcılar sensörün çalışma akımının mümkün olduğu kadar küçük olmasını istiyormuş gibi, güç kaynağı modunu ayarlayabilirsiniz.
Sensörün çalışma akımını etkili bir şekilde azaltabilen PWM (görev döngüsü) moduna geçmesi.
Kullanıcılar orijinal sensörü kullanırken veya doğrudan değiştirirken aşağıdaki sorunlarla karşılaştığında.
1. İlk kullanım:
PD-V9 serisi sensörü ilk kez kullanırken yüksek hassasiyet veya yetersiz hassasiyetle karşılaştığınızda,
öncelikle amplifikasyon devresinin kazanç ayar durumunu kontrol edin. Ve MCU'nun sinyalleri işlemek için kullandığı hesaplama yönteminin
uygundur. Genel olarak çözüm bulmak kolaydır.
2. Daha önce kullanılmış sensörleri doğrudan değiştirirken ortaya çıkabilecek olası sorunlar:
Daha önce kullanılmış sensörleri doğrudan değiştirirken, yüksek hassasiyet ve düşük hassasiyet sorunları da ortaya çıkabilir.
kolayca çözüldü. Basitçe amplifikasyon devresini arttırmak veya amplifikasyon devresinin kazancını azaltmak yeterlidir. gerek yok
MCU'nun sinyal işleme algoritmasını düşünün.
Yeni başlayanların aşağıdakileri kullanırken ihtiyaç duyabileceği yardım:
PD-V9 serisi sensörleri kullanırken zorluklarla karşılaşırsanız ve yardıma ihtiyacınız varsa. Bizimle e-posta yoluyla iletişime geçebilirsiniz. Genel olarak cevaplar alınabilir.
Ürün Tanıtımı:
Ürün tanıtımı, gerektiğinde PDLUX tarafından herhangi bir zamanda değiştirilebilir ve geliştirilebilir. Herkese zamanında bilgi verilmesi zorunlu değildir.
