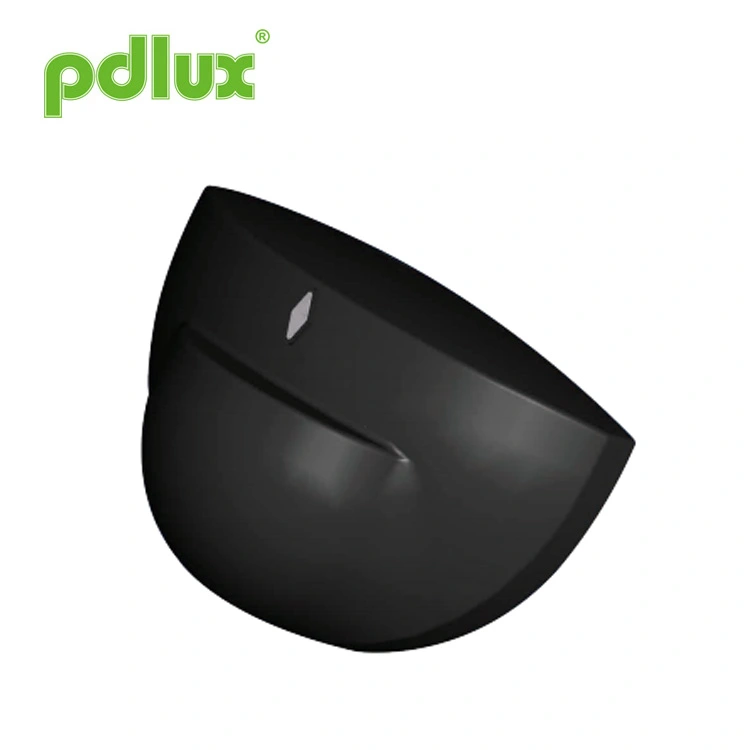

24GHz Yüksek Hassasiyetli Otomatik Kapı Sensörü
Pdlux, 24 GHz Yüksek Hassasiyetli Otomatik Kapı Sensörünün Çin tedarikçisidir; doğru mesafe ölçümü ve güçlü parazit reddi için FFT tabanlı bir aritmetik program kullanır. Düşük güç tüketimi ve minimum sıcaklık duyarlılığına sahip minyatür bir Omron rölesine sahip olan bu cihaz, geleneksel fotoelektrik sensörlere göre üstün güvenilirlik sunar. Otomatik kapı kontrolörleri ve alarm sistemi insan dedektörleri için uygun olan algılama işlevi özelleştirilebilir ve çok çeşitli erişim ve güvenlik uygulamaları için mükemmel çözüm sunar.
modeli:PD-DS1015
Talep Gönder
| Paketleme listesi | Φ6 Plastik genleşme
|
3x30 Vida
|
Talimat | Kablo 1X
|
| Miktar | 2X | 2X | 1X |
Sensör, FFT aritmetik programı tarafından tasarlanmıştır ve mesafe algılamada yüksek bir doğruluğa ve parazit önleme yeteneğine sahiptir.
Ultra küçük ölçüme ve düşük güç tüketimine sahip orijinal Omron rölesinin kullanılması. Küçük bir iç dirence sahiptir
sıcaklığa karşı duyarsız hale getirmek. Güvenilirlik, yaygın fotoelektrik çıkışlı olanlardan çok daha yüksektir. Şunlar için uygundur:
farklı türdeki otomatik kapı kontrolörleri alarm sistemleri için insan dedektörü olarak da uygulanabilir. Ayrıca algılama fonksiyonu da
özelleştirilebilir. Bu tür ürünlerde sensör en iyi maliyet performansına sahiptir.
| Güç kaynağı | AC: 10-24V DC: 12-35V |
|
| Bekleme akımı | <15mA | |
| Çalışma akımı | 25mA Tipik değer | |
| Çıkış Kapasitesi | 35V, 0,5A Maks | |
| Çıkış Süresi | 500ms | |
| Yüksek frekans sistemi | 24.125GHz CW radarı, ISM bandı | |

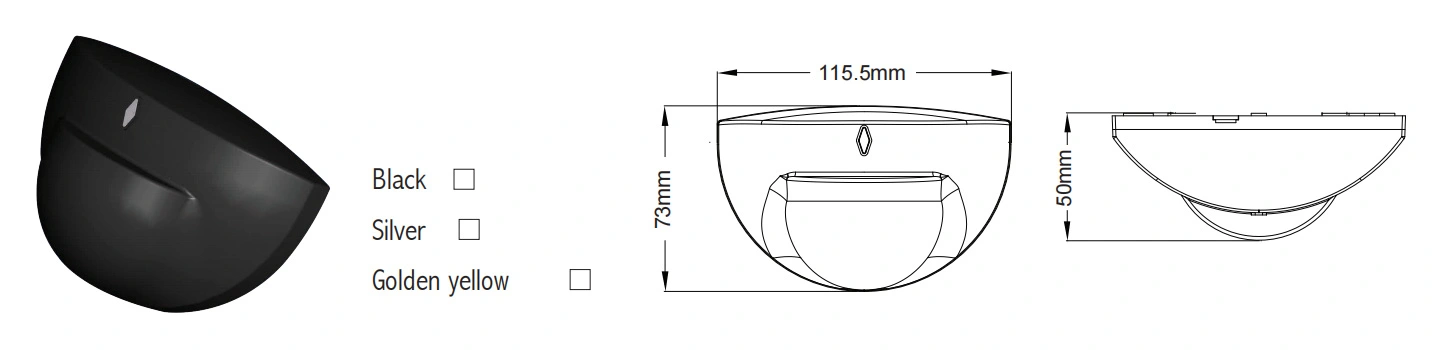

| Kapak rengi | Siyah/Gümüş/Altın sarısı | |
| Kurulum oturumu | Duvar montajı | |

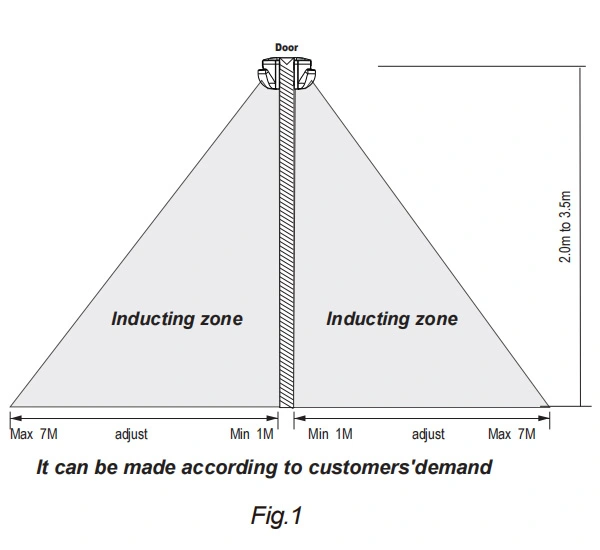

| Montaj yüksekliği | 2,0 m ila 3,5 m | |

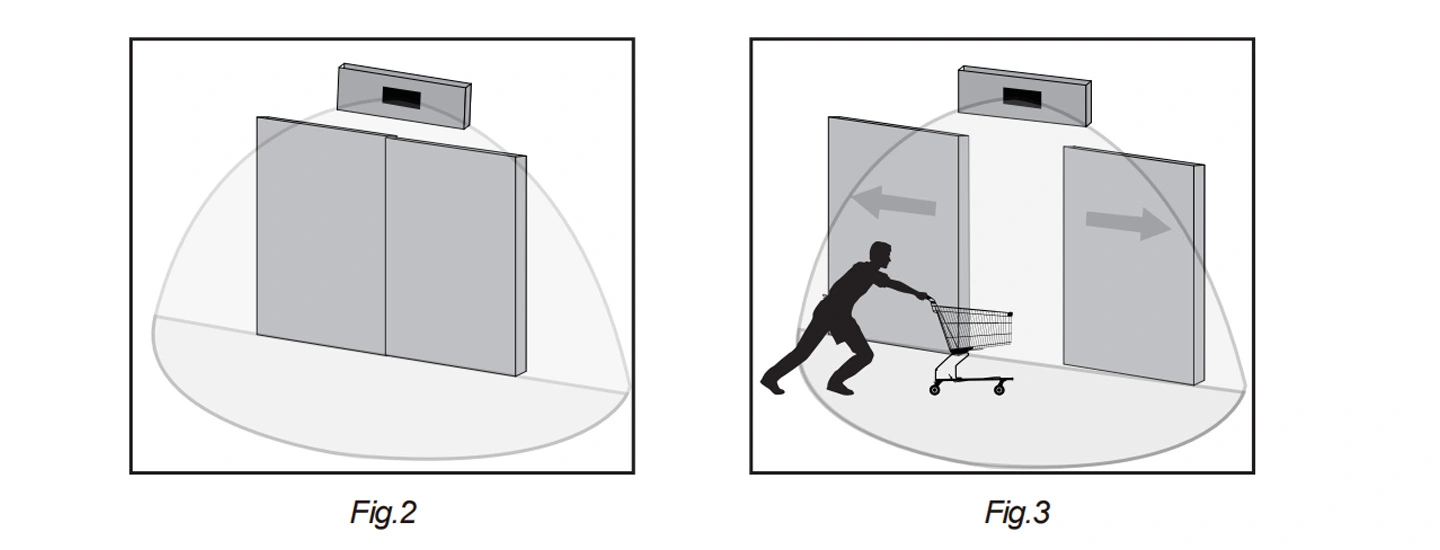

| Algılama açısı | 90°(duvara montaj) yapılabilir müşterilerin talebine göre | |
| Algılama aralığı | 1 m (maks. hassasiyet, yere dik prob) 7m (maks. hassasiyet, ileri prob) |
|
| Çalışma sıcaklığı | -20°C~50°C | |
| Çalışma nemi | <%93 bağıl nem | |
1. Yüksek güvenilirliğe sahip 24.125GHz K bant mikrodalga radar sensör modülünü benimseyin.
2. Çeşitli ortamlarda çalışın (Sıcak, nemli, gürültülü ve rüzgarlı. Hareket eden araba veya hayvanlar gibi diğer hareketli nesnelerin müdahalesi olmadan emmek)
3. Farklı algılama kapıları için yaygın olarak kullanılan küçük ve pratik tasarım.
4. Sağlığa zararsız, Dünya Sağlık Örgütü'nün ileri algılama teknolojisini benimseyin.
5. Algılama mesafesi ve açısı, farklı sahnelerin gereksinimlerini karşılayacak şekilde ayarlanabilir.

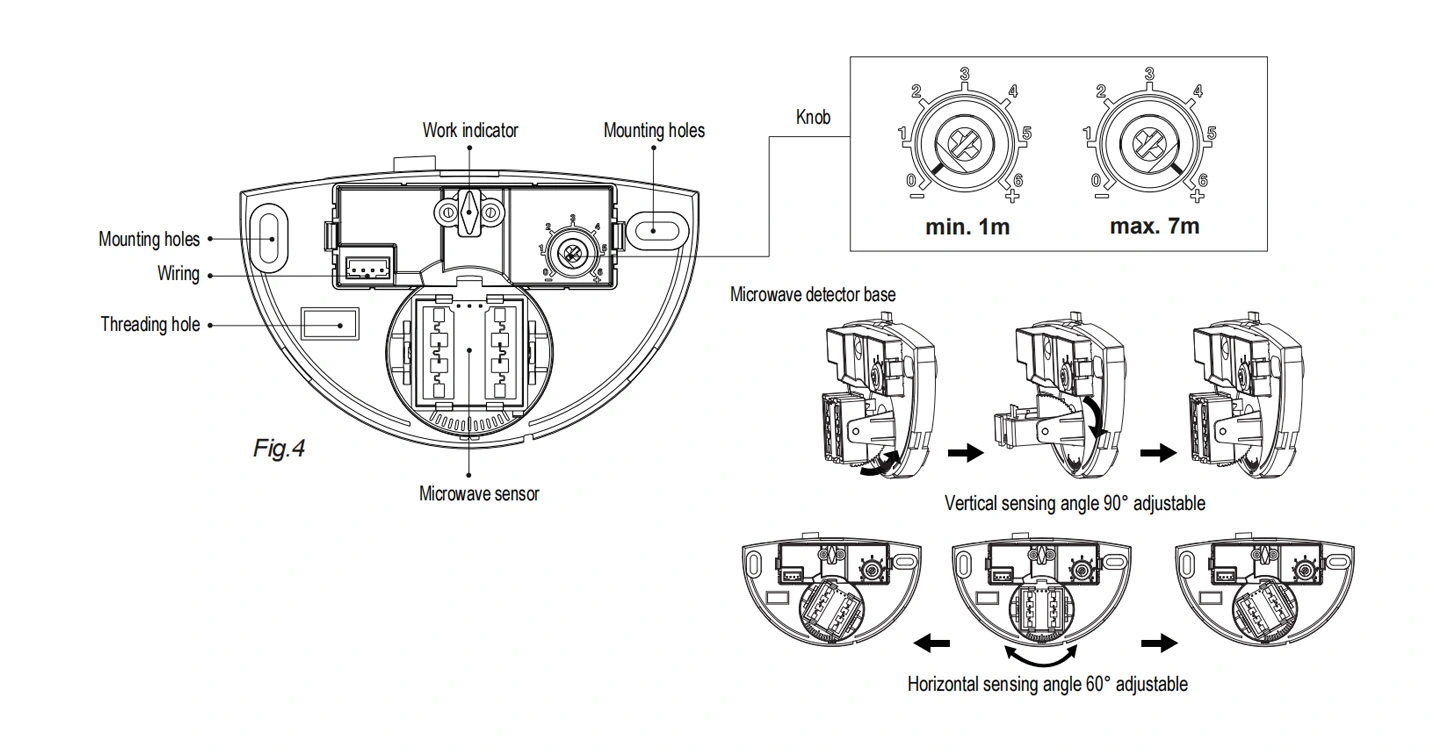

Saat yönünün tersine tamamen dönmek minimum mesafedir (yaklaşık 1 m), saat yönünde tamamen dönmek maksimumdur (yaklaşık 7 m). Kişinin boyu ise
şekil ve hareket hızı değiştiğinde algılama da değişecektir, yani hız arttıkça algılama mesafesi kısalacaktır.
Bu algılama mesafesi, dedektör öne baktığında ayarlanan mesafedir. Sensörü monte ederken algılama açısının ayarlanması
ve pratik sahneye göre mesafe. Sadece kapıyı açmak için yeterli algılama mesafesinin olduğundan emin olun. Daha uzun algılamayı ayarlama
Yoldan geçen insanlardan veya arabadan kapının yanlış tetiklenmesi durumunda mesafe.
Uyarı: Bu ürünü kullanırken, lütfen hassasiyeti (algılama aralığını) uygun bir değere, ancak olası hataları önlemek için maksimum değere ayarlayın.
Uçuşan yapraklar ve perdeler, küçük hayvanlar veya parazit nedeniyle yanlış hareketin kolayca algılanmasının neden olduğu anormal reaksiyon
Güç şebekesi ve elektrikli ekipman. Yukarıda belirtilenlerin tümü hata reaksiyonuna yol açacaktır. Ürün normal şekilde çalışmadığında,
lütfen hassasiyeti uygun şekilde düşürmeye çalışın ve ardından test edin. İnsan hareketi sensörün indüksiyonuna neden olacaktır, bu nedenle
Fonksiyon testi sırasında lütfen indüksiyon bölgesini terk edin ve sensörün sürekli çalışmasını engelleyecek hareketler yapmayın.

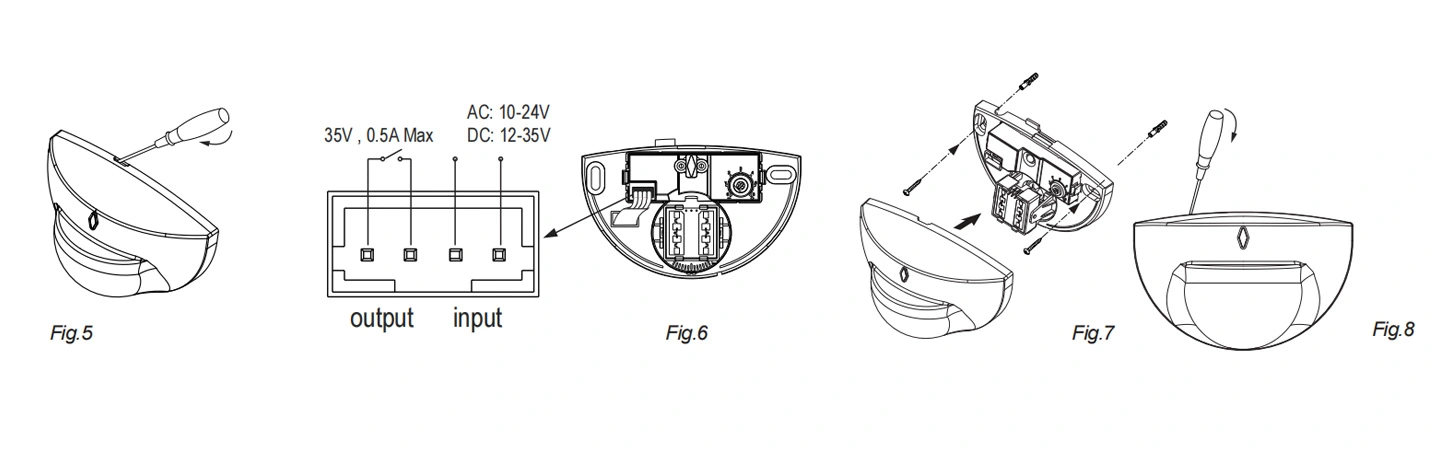

Adım 1 Ürünü kurmadan önce kapağı çıkarın. (Şekil 5'teki gibi)
Adım 2 Ürünü nereye monte etmek istediğinizi belirledikten sonra delik konumunu kalemle işaretleyin.
Not: Ahşap bir duvar ise plastik genişletme vidası kullanmanıza gerek yoktur, vidayı tornavidayla sıkmanız yeterlidir.
Adım3 Elektrikli matkapla duvarlarda kurşun kalem işaretinin olduğu yerlere delikler açın ve deliğin içindeki plastik genleşmeyi elde edin.
Adım4 Kabloyu, kablo giriş açıklıklarından ürüne bağlayın.(Şekil 6.)
Adım 5 Vidaları kullanarak tabanı seçilen konuma takın ve düğmeyi ayarlayın. (Şekil 7'deki gibi)
Adım 6 Kapağı duvara monte edilen tabana sabitleyin. (Şekil 7'deki gibi)
Kurulumdan sonra sensörü ayarlamak için açın: Tornavidayı kapak ile taban arasındaki bağlantı noktasına sokun ve kapağı kaldırın. (Şek.8)
Aşağıdaki durumlar hata tepkisine yol açacaktır.
1、Sallanan nesneye monte edilmek hata reaksiyonuna yol açacaktır.
2、Rüzgarla üflenen titreyen perde, hata reaksiyonuna yol açacaktır. Lütfen kurulum için uygun yeri seçin.
3、 Trafiğin yoğun olduğu bir yere kurulması hata tepkisine yol açacaktır.
4、Yakınlardaki bazı ekipmanların ürettiği kıvılcımlar hata tepkisine yol açacaktır.
