24GHz Ev Güvenliği İzinsiz Giriş Radarı Sensörü

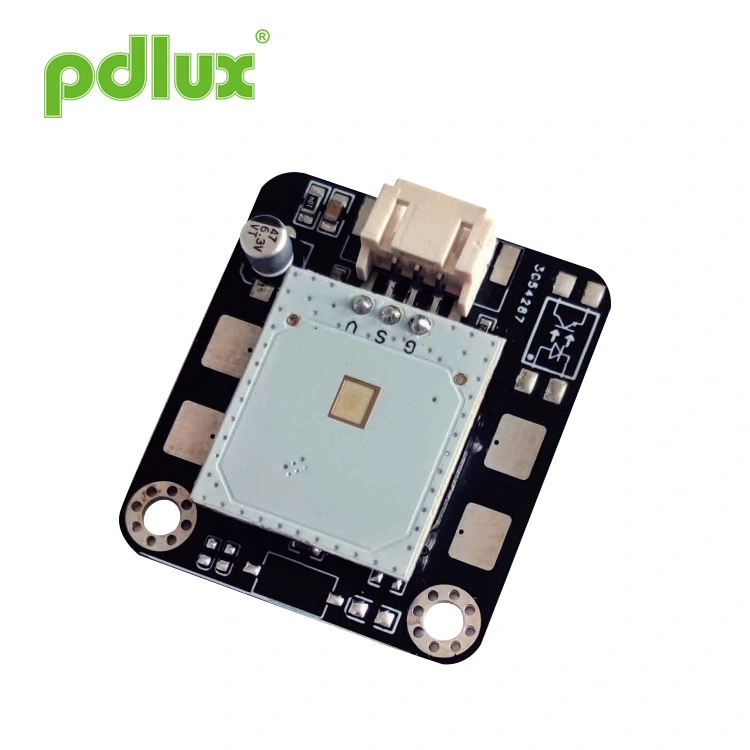

PD-V18-M1, süper milimetre dalga sensörü ve amplifikasyon devresi + MCU'dan oluşan bir uygulama modülüdür Temassız kontrol için tasarlanmıştır. Yakın mesafeden dalga algılama için kontrol modülü olarak da adlandırılabilir. Uygulaması senaryolar çok kapsamlıdır, elinizi farklı açılarda sallayarak elektrik işini kontrol edebilir veya kapatabilirsiniz. 10-30cm, hatta salıncak sayısıyla farklı üretimler bile oluşturabilirsiniz. Örneğin: açmak için bir salıncak elektrikli kapı; aydınlatma sistemini açmak için iki salıncak.

Özellikle salgının vaftiz edilmesinin ardından halkın halkla temas şalterine karşı yürekten bir direnişi var. Bunun için benzer elektrik ve elektronik cihazlara da uygulanabilecek bir dalga sensörü sistemi geliştirmiş olmamızın nedeni Böylece hayal gücünüze daha fazla yer açabilirsiniz.

Bu, temassız kontrol için özel olarak tasarlanmış bir uygulama modülüdür. Tasarımın başlangıcında tamamen Ürünlerin farklı ürünlerdeki uygulamasını değerlendirdik, bu nedenle milimetrik dalga mobil sensörünü özel olarak tasarladık. (24.125GHz) hacmi ultra küçük bir boyuta dönüştürdü ve sinyal amplifikasyon devresi ve MCU bir PCB üzerinde planlandı, kompakt ve sağlamdı. 10-30cm aralığında uygulanabilen modüller elektrikli cihazları kontrol edebilmektedir. bir el hareketiyle. Kullanıcılar gerektiğinde farklı ürünlere uygulayabilirler. Algılama mesafesi özelleştirilebilir müşterinin ihtiyaçlarına göre.

1. Ekipmanın zarar görmemesi için dikkatli olunmalıdır. ESD koruma tedbirleri mutlaka alınmalı Depolama, taşıma, montaj ve test aşamaları. Bu modülün radar antenine ve pinlerine dokunmayın ve
Ölçmek için pinlere bir multimetre ile dokunun. 2. Dış mekana kurulan PD-V18-M1 için dedektör, yağmur yağdığında yağmur damlası sinyalini algılayabilir. Yani yağmurlu bir günde dışarıya kurulan radar dedektörü yağmur damlalarını tespit edebilir.

Kullanılan milimetrik dalga sensörü nedeniyle sensörün önünde metal malzeme kullanılamamakta olup, gövde malzemesi olarak mühendislik plastiği kullanılması gerekmektedir. Küçük bir güç sinyali alıcı-vericisi olduğundan, kasanın kalınlığı da sinyal zayıflamasında belirli bir dereceye kadar farklılık gösterir. Sipariş vermeden önce kullanıcının kullanım ortamını ve gerekliliklerini tam olarak açıklaması gerekir ve gerekirse kurulumu gereken ürünler bize sağlanabilir ve biz bunları özelleştirebiliriz.
Bu ürünün etkisi farklı ürünlerde kullanıldığında biraz farklılık gösterecektir. Kullanıcılar hassasiyet düzeltmeli bir versiyon sipariş etme talebinde bulunabilir ve özel gereksinimler PDLUX ile önceden açıklanabilir. Kullanıcının farklı gereksinimlerine göre farklı sensörler ve yazılım algoritmaları seçilebilir.
Bu modül 3V-5V parazitsiz DC güç kaynağı ile çalışabilir.

Ne olabilir:Algılama aralığı içinde hareket eden hareketli bir nesnenin yokluğunda, test edilen yanlış çalışmaya genellikle güçlü bir parazit kaynağı neden olur. Örneğin seri bağlı güç kablosundan kaynaklanan girişim; Örneğin cep telefonlarından kaynaklanan parazit; Örneğin kaynak makinesinde kaynak yapılırken arkın neden olduğu güçlü girişim. Lütfen yukarıdaki parazit kaynaklarının varlığını kontrol edin.
Yukarıdaki hatırlatmaların dikkatle okunup anlaşılması beklenmektedir.
