Doppler Radar Sensörü
Doppler Radar Sensörü cama, plastiğe ve ahşaba nüfuz edebilir, böylece mikrodalga sensörü belirli kalınlıkta cam, plastik veya ahşaptan yapılmış gölgeliğin içine monte edilebilir. Örneğin aydınlatmalardaki uygulamada ortak aydınlatmaları ancak aşağıdaki şekilde bağlantı yaparak otomatik algılayan aydınlatmalara dönüştürebilirsiniz.
modeli:PD-MV1018A
Talep Gönder
Özet

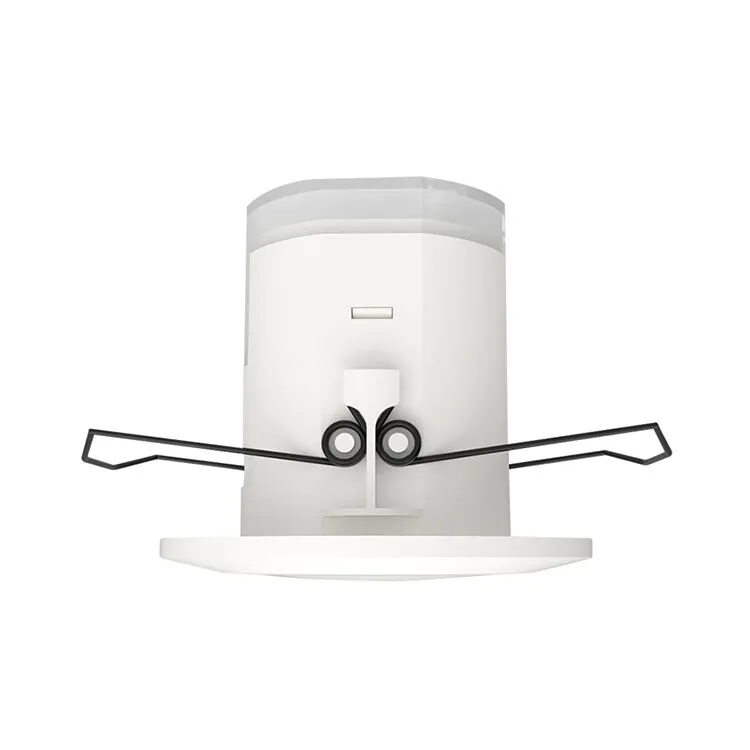

Bu, algılama aralığı 360° ve çalışma frekansı 5,8 GHz olan yüksek hassasiyetli bir dijital mikrodalga sensörüdür. Yaymayı ve almayı birleştiren Doppler prensibine dayanmaktadır. Hassasiyetini büyük ölçüde artıran ve hata oranını azaltan MCU'yu (Mikro Kontrol Ünitesi) benimser. Görünüşü narin, yapısı kompakttır. Yüklere bağımsız olarak bağlanabilir veya cam veya plastikten yapılmış abajur ile aydınlatmaların içerisine kolaylıkla monte edilebilir. Güvenlik koruması veya enerji tasarrufu için geçiş yolu, tuvalet, asansör, ev veya diğer ortak alanlarda yaygın olarak uygulanır. Pek çok teknik patent için geçerlidir ve akıllı yaşamınız için mükemmel seçimdir.
Özellikler
1. Radyasyon dışı zarar: Verici gücü 0,3 mW'tan düşüktür, bu da insan vücuduna zarar vermez.
2.Güvenilir ve Kararlı performans: Dijital işlemede RC filtrelemeyi ve dijital filtrelemeyi uygular. Aynı zamanda dijital sıfır tetikleme teknolojisini kullanır, yani sıfır noktasında otomatik olarak bağlanır veya otomatik olarak bağlantısı kesilir. Çıkışı kontrol etmek için güvenilir performans sağlayan Tyco yüksek güçlü röleyi kullanır. 100-240VAC'de istikrarlı performansını garanti etmek için güç yönetimi çipini kullanır.
Özellikler
|
Güç kaynağı: 100-240VAC Güç frekansı: 50/60Hz Nominal yük: 1600W Maks.tungsten (220-240VAC) 400W Maks.floresan ve LED (220-240VAC) 1000W Maks.tungsten (100-130VAC) 250W Maks.floresan ve LED (100-130VAC) İletim gücü: <0,2mW Çalışma sıcaklığı: -15°C~+70°C |
Koruma seviyesi: IP20, Sınıf II Zaman ayarı: 8 saniye ila 12 dakika (ayarlanabilir) Algılama açısı: 360° Algılama aralığı: 2-10m(yarıçap) (ayarlanabilir) Işık kontrolü: 2-2000LUX (ayarlanabilir) Kurulum yeri: iç mekan, tavan montajı HF sistemi: 5.8GHz CW elektrik dalgası, ISM bandı |

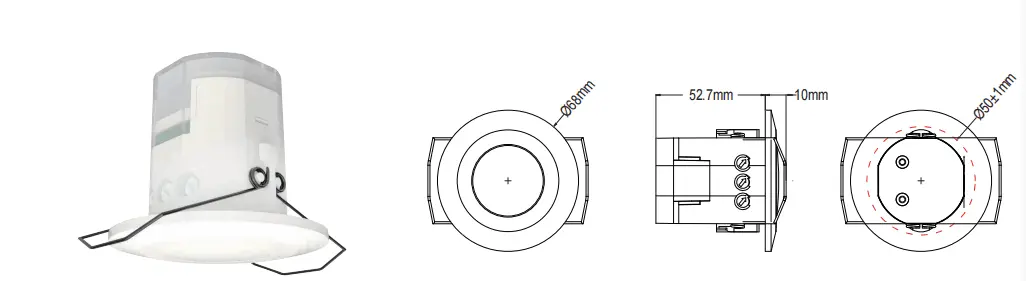

Sensör bilgisi
Uygulamalar
Mikrodalga cama, plastiğe ve ahşaba nüfuz edebilir, böylece mikrodalga sensörü belirli kalınlıktaki cam, plastik veya ahşaptan yapılmış gölgeliğin içine yerleştirilebilir. Örneğin aydınlatmalardaki uygulamada ortak aydınlatmaları ancak aşağıdaki şekilde bağlantı yaparak otomatik algılayan aydınlatmalara dönüştürebilirsiniz.
Tüm geçiş yolunu kontrol etmek için tavanın veya zeminin içine bir veya daha fazla monte edebilirsiniz.
Dostça bir hatırlatma: İki veya daha fazla mikrodalgayı birlikte kurarken aralarında 4 metre mesafe bırakmanız gerekir, aksi takdirde aralarındaki etkileşim hata tepkisine yol açacaktır.

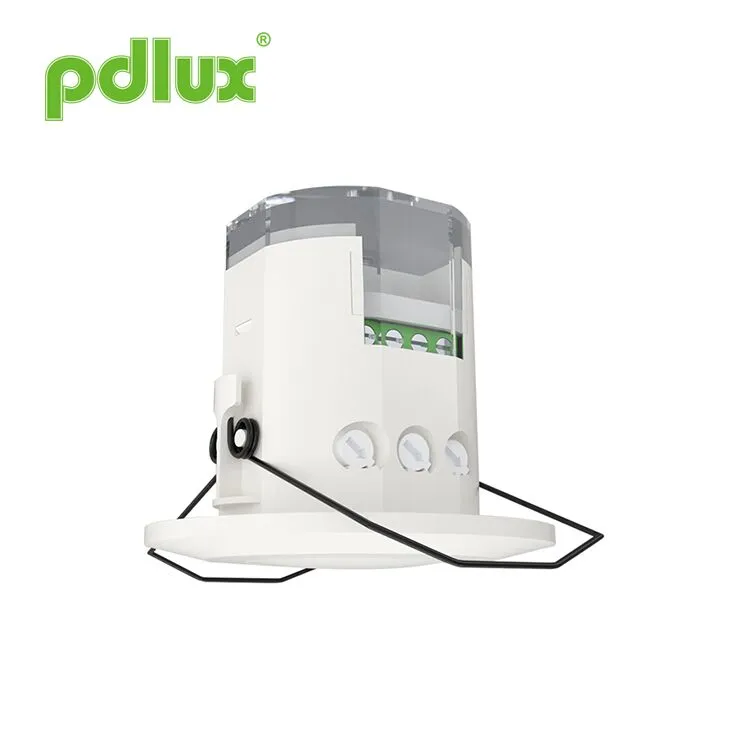

Birinci yolu ayarlama: potansiyometre
| Algılama aralığı ayarı (hassasiyet) | |
|
Algılama aralığı, 2,5 m yüksekliğe monte edildiğinde zemindeki kabaca daire şeklindeki dökümün yarıçapını tanımlamak için kullanılan terimdir. Düğmeyi tamamen saat yönünün tersine çevirmek minimum aralıktır, tamamen saat yönünde çevirmek ise maksimumdur. |
|
Not: Yukarıdaki algılama aralığı, boyu 1,6 m~1,7 m arasında olan ve orta boyda olan ve 1,0~1,5 m/sn hızla hareket eden bir kişi durumunda elde edilir. kişinin boyu, figürü ve hareket hızı değişirse algılama aralığı da değişecektir.
Uyarı: Bu ürünü kullanırken, lütfen hassasiyeti (algılama aralığını) uygun bir değere, ancak uçuşan yapraklar ve perdeler, küçük hayvanlar veya güç müdahalesi nedeniyle yanlış hareketin kolayca algılanmasının neden olduğu anormal reaksiyonu önlemek için maksimum değere ayarlayın. ızgara ve elektrik ekipmanları. Yukarıda belirtilenlerin tümü hata reaksiyonuna yol açacaktır. Ürün normal çalışmadığında lütfen hassasiyeti uygun şekilde düşürmeye çalışın ve ardından test edin. İnsan hareketi sensörün indüksiyonuna neden olacaktır, bu nedenle fonksiyon testi altındayken lütfen indüksiyon bölgesini terk edin ve önlemek için hareket etmeyin. sensör sürekli çalışır.
Dostça bir hatırlatma: İki veya daha fazla mikrodalgayı birlikte kurarken aralarında 4 metre mesafe bırakmanız gerekir, aksi takdirde aralarındaki etkileşim hata tepkisine yol açacaktır.
|
|
| Zaman ayarı | |
|
8 saniyeden (saat yönünün tersine tam dönüş) 12 dakikaya (saat yönünde tam dönüş) kadar tanımlanabilir. Bu süre dolmadan önce tespit edilen herhangi bir hareket zamanlayıcıyı yeniden başlatacaktır. Algılama aralığını ayarlamak ve yürüme testini gerçekleştirmek için en kısa sürenin seçilmesi önerilir. |
|
NOT: Işık otomatik olarak kapandığında, sensörün başka bir hareketi algılamaya hazır olması 1 saniye alacaktır, yani yalnızca 1 saniye sonra algılanan sinyal ışık otomatik olarak açılabilir. Esas olarak sinyalin algılandığı andan itibaren ışığın otomatik olarak açılmasından ışığın otomatik kapanmasına kadar olan gecikme süresinin ayarlanması içindir. Gecikme süresini pratik ihtiyacınıza göre tanımlayabilirsiniz. Ancak enerji tasarrufu adına gecikme süresini azaltsanız iyi olur, çünkü mikrodalga sensörünün sürekli algılama işlevi vardır, yani gecikme süresi dolmadan önce algılanan herhangi bir hareket zamanlayıcıyı yeniden başlatacak ve ışık yanmaya devam edecektir. yalnızca algılama aralığında insan varsa.
|
|
| Işık kontrolü ayarı | |
|
2~2000 LUX aralığında tanımlanabilir. Düğmeyi tamamen saat yönünün tersine çevirmek yaklaşık 2 lüks, tam saat yönünde çevirmek ise yaklaşık 2000 lükstür. Algılama bölgesini ayarlarken ve gün ışığında yürüme testini gerçekleştirirken, düğmeyi tamamen saat yönünde çevirmelisiniz. |
| Not: Lütfen üç işlevsel düğmeyi aşırıya ayarlamayın. Bunun nedeni, üç işlevsel düğmenin bileşenlere doğrudan bağlı olmasıdır; üç bileşenin her birinde küçük bir durdurucu bulunur; düğmeleri baştan sona ayarladığınızda aşırı dönüş, durdurucuya zarar verir ve 360° dönüşe neden olur. durmadan arkanı dön. Ayar aralığı sınırı 270°'dir, lütfen buna dikkat edin. | |
Kurulum
Gücü kapatın.
Dişli boruları güç kablosuna ve kontrol hattına yerleştirin.
Bağlantı hattı şemasına göre gücü ve yükü sensöre bağlayın.
Düğmeleri ideal koşullara çevirin
(Lütfen ayarları yukarıda belirtilen AYAR YÖNTEMİ BİR kısmına göre tanımlayınız.).
1、Sallanan nesneye monte edilmek hata reaksiyonuna yol açacaktır.
2、Rüzgarla üflenen titreyen perde, hata reaksiyonuna yol açacaktır. Lütfen kurulum için uygun yeri seçin.
3、 Trafiğin yoğun olduğu bir yere kurulması hata tepkisine yol açacaktır.
4、Yakınlardaki bazı ekipmanların ürettiği kıvılcımlar hata tepkisine yol açacaktır.
Arıza ve çözüm
| Arıza | Arıza nedeni | Çözüm |
| Yük çalışmıyor. | Işık aydınlatması yanlış ayarlanmış. | Yükün ayarını yapın. |
| Yük bozuldu. | Yükü değiştirin. | |
| Güç kapalı. | Gücü açın. | |
| Yük her zaman çalışır. | Algılama bölgesinde sürekli bir sinyal var. | Algılama alanının ayarlarını kontrol edin. |
| Yük, hareket sinyali algılanmadığında çalışır. | Lamba iyi takılmadığından sensör güvenilir sinyalleri algılayamıyor. | Kurulum yerini yeniden ayarlayın. |
| Hareketli sinyal sensör tarafından algılanır (duvarın arkasındaki hareket, küçük nesnelerin hareketi vb.) | Algılama alanının ayarlarını kontrol edin. | |
| Hareket sinyali algılandığında yük çalışmıyor. | Hareket hızı çok hızlı veya tanımlanan algılama alanı çok küçük. | Algılama alanının ayarlarını kontrol edin. |
● Lütfen profesyonel kurulumla onaylayın.
● Güvenlik amacıyla, kurulum ve sökme işlemlerinden önce lütfen elektriği kesin.
● Uygunsuz kullanımdan kaynaklanan kayıplarda üretici herhangi bir sorumluluk kabul etmez.
Ürün kalitesini ve güvenilirliğini artırmaya kendimizi adadık, ancak tüm elektronik bileşenlerin etkisiz hale gelme olasılıkları vardır ve bu da bazı sorunlara yol açacaktır. Tasarım yaparken gereksiz tasarımlara dikkat ettik ve herhangi bir sorun yaşamamak için güvenlik kotası benimsedik.
Bu talimat iznimiz olmadan başka amaçlarla kopyalanmamalıdır.
