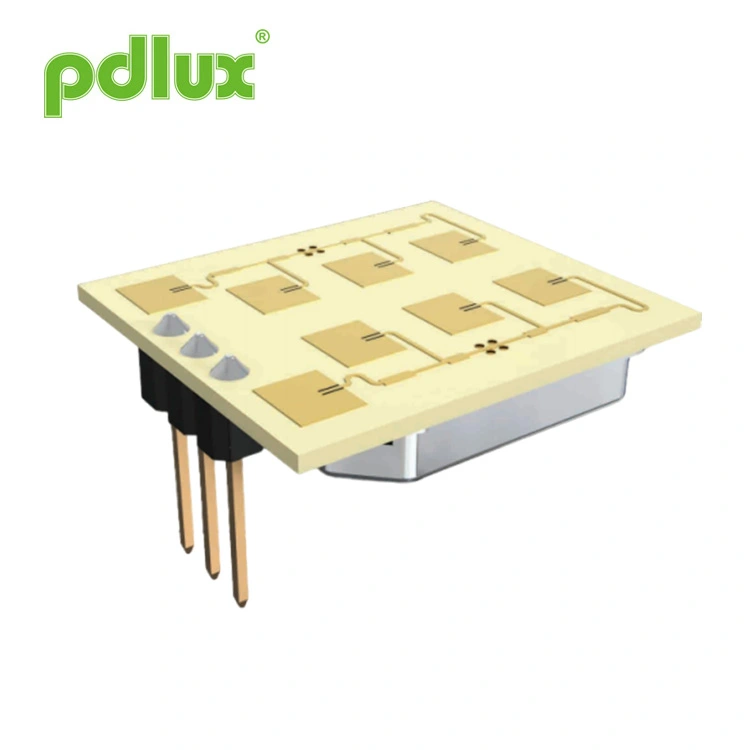

Milimetre Dalga 24GHz Güvenlik Radar Modülü
Pdlux, Çin'de üretilen kaliteli Milimetre Dalga 24GHz Güvenlik Radar Modülünü tedarik etmektedir. Temassız el dalgası aktivasyonu, izinsiz giriş tespiti ve otomatik kapı kontrolü için tasarlanmış K bantlı dar açılı, yüksek performanslı bir dalga sensörüdür. Gelişmiş amplifikatör devresi ve MCU algoritmasıyla, eller serbest anahtarlar ve giriş sistemleri gibi çok yönlü uygulama işlevlerini destekler. Sensör, EN 300440, FCC Bölüm 15.249, RED, RoHS ve REACH gibi uluslararası standartlarla uyumluyken güvenilir, odaklanmış algılama sağlar ve çeşitli güvenlik ve otomasyon ihtiyaçları için güvenlik ve çevresel sorumluluk sağlar.
modeli:PD-V18-A
Talep Gönder
PD-V18-A 24,125GHz Mikrodalga Hareket Sensörü
Başvuru
Temassız el dalgası sensörü
Dar açılı yüksek performans
Davetsiz misafir tespiti
Temassız el dalgası sensörü
Dar açılı yüksek performans
Davetsiz misafir tespiti
PD-V18-A, K-bandı (24,125GHz) dar açılı, yüksek performanslı bir dalgadır
sensör. Amplifikatör devresi ve MCU'nun algoritması ile uygulama
farklı fonksiyonlara sahip ürünler üretilebilmektedir.
Örneğin: temassız indüksiyonlu otomatik el sallamak için kullanılır
kapılar, el sallayan temassız endüksiyon anahtarları ve diğer uygulamalar
ürünler.
EN 300440-V2.1.1, EN 62479:2010'a göre
RED direktifi - 2014/53/EU
FCC Bölüm 15.249'a göre
EN 62321,ROHS direktifi - 2011/65/EU'ya göre
REACH direktifine göre - 1907/2006/EC
RED direktifi - 2014/53/EU
FCC Bölüm 15.249'a göre
EN 62321,ROHS direktifi - 2011/65/EU'ya göre
REACH direktifine göre - 1907/2006/EC

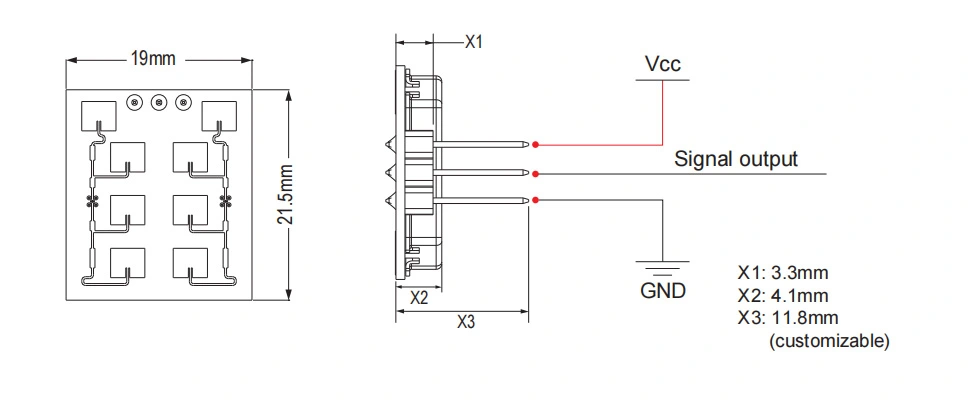

Ürün boyutu
Teknik Parametreler
| Parametre | Notlar | Min. | Tip | Maksimum | Birimler |
| Besleme Gerilimi | Vcc | 3.0 | 5.0 | 5.25 | V |
| Mevcut Tüketim | lcc | 20 | 30 | 35 | mA |
| Çalışma Modu | PWM tarafından desteklenmektedir, çalışma akımını 3-15mA'da kontrol edebilir | ||||
| Darbe Genişliği | Tnabız | 10 | μs | ||
| Çalışma Sıcaklığı | Tepe | -30~+65 | ℃ | ||
| Depolama Sıcaklığı | Tstg | -10 | +60 | ℃ | |
| Kararlı Zaman |
|
<5 |
|
µSaniye | |
| Gürültü | 3.5 | 4.5 | 4.5 | mVrm'ler | |
| Frekans Ayarı | f | 24.000 | 24.125 | 24.250 | GHz |
| Yayılan Güç (EIRP) | surat asmak | <2,0 | <2,5 | <3,0 | mW |
| Depolama Ortam Nemi | %45~%65 | Sağ | |||
UYARI: Gerçek algılama aralığı devrenin sinyal amplifikasyon kazancıyla, PCBA'nın genel düzeniyle ilgilidir. ve MCU'nun eşiği.
Not1: Yayılan emisyonlar FCC ve CE kurallarını karşılayacak şekilde tasarlanmıştır.
Not2: Alınan Sinyal Gücü (RSS), 70dB'lik toplam 1 Yollu yol kaybıyla ölçülür.
Not3: Gürültü voltajları, Yankısız bir oda içindeki Çıkış portunda 10Hz ila 100Hz arasında ölçülür.
Not4: Darbeli çalışma önerilir
