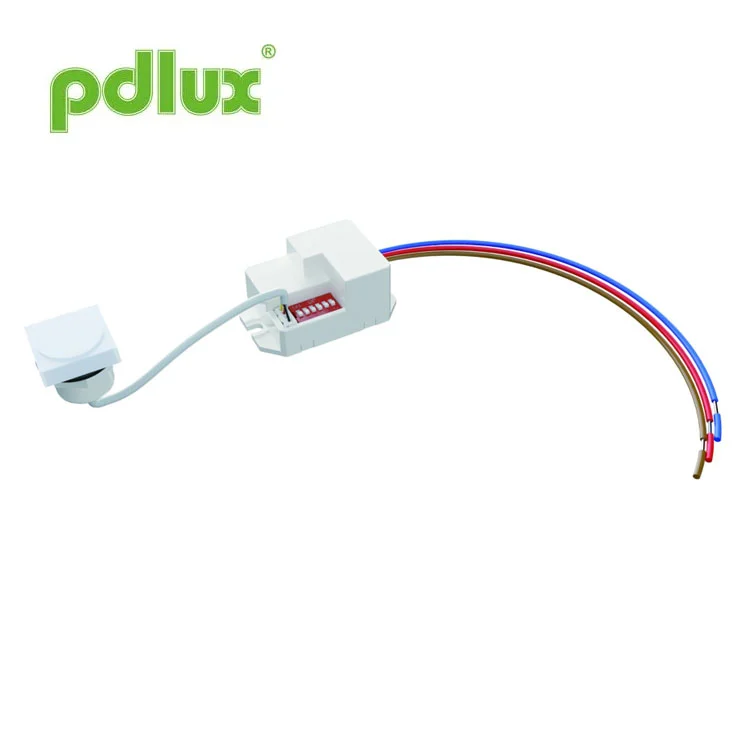

Dar Merdiven Boşluğu ve Koridor için Yeni Kare Kafalı 5.8 GHz Mikrodalga Sensör
modeli:PD-MB15Y
Talep Gönder

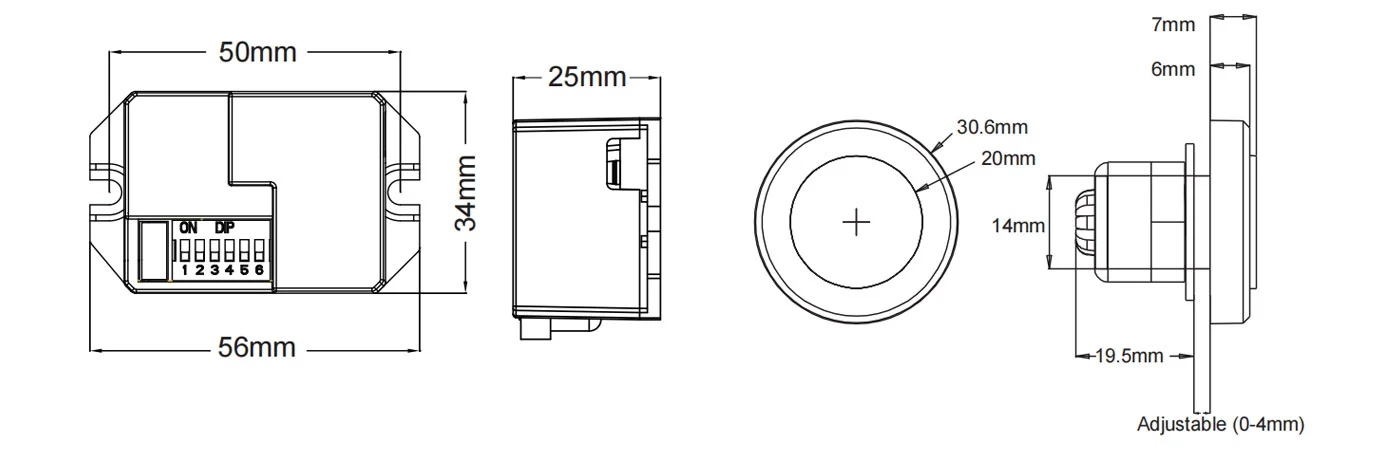

Ürün boyutu
Özet
Bu, algılama aralığı 360° ve çalışma frekansı 5,8 GHz olan yüksek hassasiyetli bir dijital mikrodalga sensörüdür. Yaymayı ve almayı birleştiren Doppler prensibine dayanmaktadır. Hassasiyetini büyük ölçüde artıran ve hata oranını azaltan MCU'yu (Mikro Kontrol Ünitesi) benimser. Görünüşü narin, yapısı kompakttır. Yüklere bağımsız olarak bağlanabildiği gibi abajur ile aydınlatmaların içine de kolaylıkla monte edilebilir. cam veya plastikten yapılmıştır. Güvenlik koruması veya enerji tasarrufu için geçiş yolu, tuvalet, asansör, ev veya diğer ortak alanlarda yaygın olarak uygulanır.
Özellikler
1. Radyasyon dışı zarar: Verici gücü 0,2 mW'tan düşüktür, bu da insan vücuduna zarar vermez.
2.Güçlü anti-parazit yeteneği, -15°C -+70°C sıcaklık aralığında çalışabilir.
3. Frekans sabittir ve frekans aralığında frekans kayması meydana gelmez.

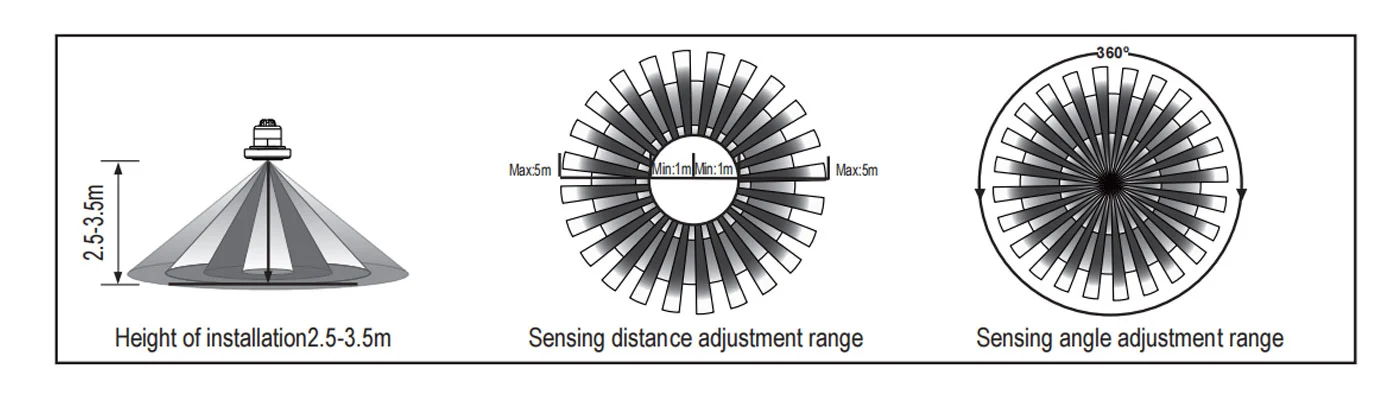

Sensör bilgisi

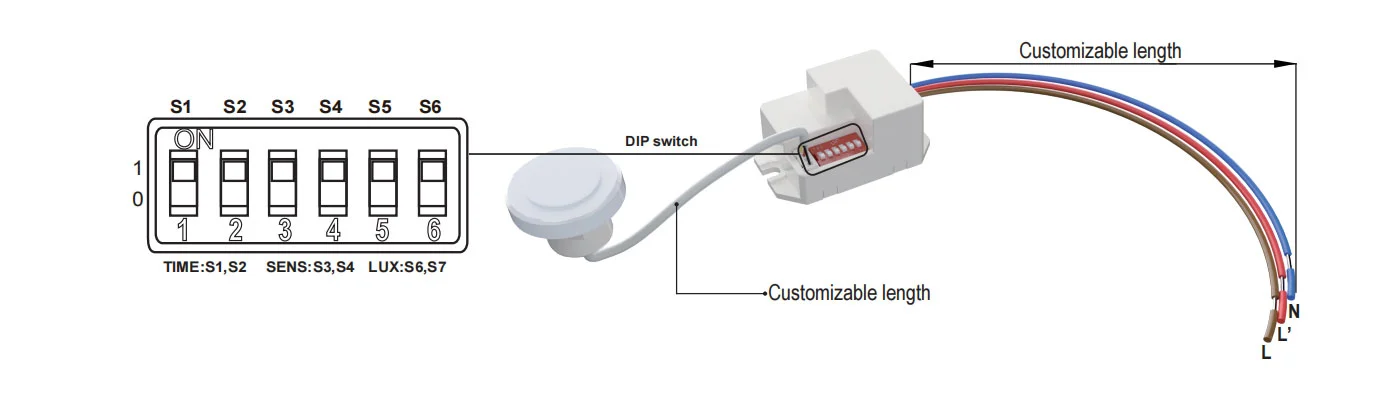

Ayarlama şekli: DIP anahtarı
Özellikler
=| Güç kaynağı | 220-240VAC |
| Güç frekansı | 50Hz |
| Yüksek frekans sistemi | 5,8 GHz (Merkez frekansı) CW elektrik dalgası, ISM bandı |
| Nominal yük | 800W Maks.tungsten 200W Maks.floresan ve LED |
| Koruma seviyesi | IP20, Sınıf II |
| Kurulum oturumu | iç mekan, tavana montaj |
| İletim gücü | <0,2mW |
| Algılama açısı | 360° |
| Algılama aralığı | 1m-2m-4m-5m (yarıçap) (ayarlanabilir) |
| Zaman ayarı | 8sn-3dk-10dk-15dk, (ayarlanabilir) |
| Işık kontrolü | 10LUX-50LUX- >2000LUX, (ayarlanabilir |
| Güç tüketimi | yaklaşık 0,5W |
| Çalışma sıcaklığı | -15°C~+70°C |

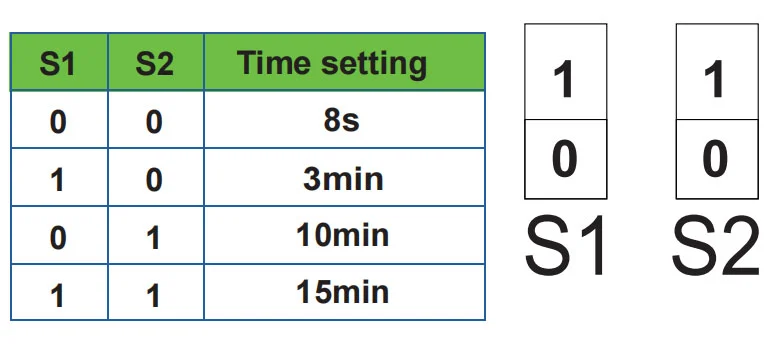

Zaman ayarı S1 S2
8 saniye ile 15 dakika arası olarak tanımlanabilir. Bu süre dolmadan önce algılanan herhangi bir hareket zamanlayıcıyı yeniden başlatacaktır. Algılama aralığını ayarlamak ve yürüme testini gerçekleştirmek için en kısa sürenin seçilmesi önerilir. Anahtarı AÇIK konumuna getirmek için “1”, KAPALI konumuna getirmek için “0”dır.
Esas olarak sinyalin algılandığı andan itibaren ışığın otomatik olarak açılmasından ışığın otomatik kapanmasına kadar olan gecikme süresinin ayarlanması içindir. Gecikme süresini pratik ihtiyacınıza göre tanımlayabilirsiniz. Ancak enerji tasarrufu adına gecikme süresini azaltsanız iyi olur, çünkü mikrodalga sensörünün sürekli algılama işlevi vardır, yani gecikme süresi dolmadan önce algılanan herhangi bir hareket, zamanlayıcıyı yeniden başlatacak ve yalnızca algılama aralığında insan varsa ışık yanmaya devam edecektir.

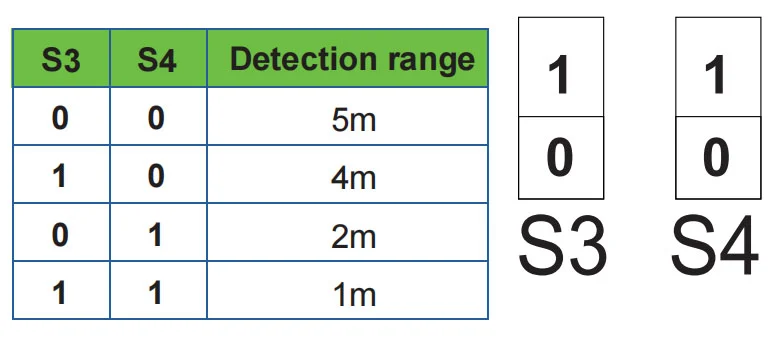

Algılama aralığı ayarı (hassasiyet) S3 S4
Algılama aralığı, 3 m yüksekliğe monte edildiğinde zemindeki kabaca daire şeklindeki dökümün yarıçapını tanımlamak için kullanılan terimdir. Anahtarı AÇIK konumuna getirmek için “1”, KAPALI konumuna getirmek için “0”dır.
Dikkat: Bu ürünü kullanırken, lütfen hassasiyeti (algılama aralığını) uygun bir değere, ancak uçuşan yapraklar ve perdeler, küçük hayvanlar veya elektrik şebekesi ve elektrikli ekipmanın müdahalesi nedeniyle yanlış hareketin kolayca algılanmasının neden olduğu anormal reaksiyonu önlemek için maksimum değere ayarlayın. Yukarıda belirtilenlerin tümü hata reaksiyonuna yol açacaktır. Ürün normal çalışmadığında lütfen hassasiyeti uygun şekilde düşürmeye çalışın ve ardından test edin. İnsan hareketi sensörün indüksiyonuna neden olacaktır, bu nedenle fonksiyon testi sırasında lütfen indüksiyon bölgesini terk edin ve sensörün sürekli çalışmasını engelleyecek hareket yapmayın.

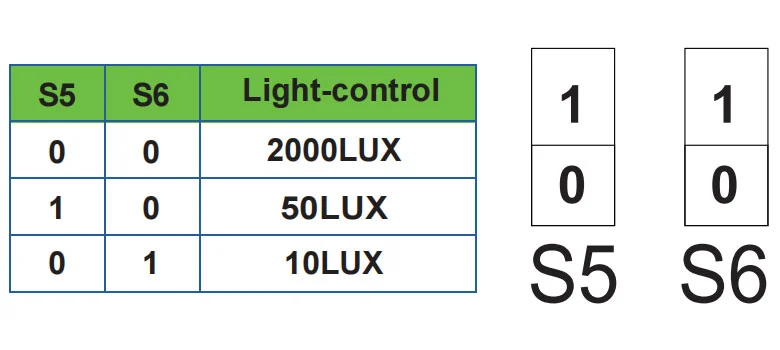

Işık kontrolü ayarı S5 S6
10~>2000 LUX aralığında tanımlanabilir. Anahtarı AÇIK konumuna getirmek için “1”, KAPALI konumuna getirmek için “0”dır.
Bu kılavuz, bu ürünün güncel içerik programlaması içindir; üretici firmaya önceden bildirimde bulunmaksızın herhangi bir değişiklik ve modifikasyon yapılabilir!
Kullanım kılavuzunun içeriğinin, firmanın izni olmadan başka amaçlarla kopyalanması kesinlikle yasaktır.
| Arıza | Arıza nedeni | Çözüm |
| Yük çalışmıyor. | Işık aydınlatması yanlış ayarlanmış. | Yükün ayarını yapın. |
| Yük bozuldu. | Yükü değiştirin. | |
| Güç kapalı. | Gücü açın. | |
| Yük her zaman çalışır. | Algılama bölgesinde sürekli bir sinyal var. | Ayarları kontrol edin algılama alanı. |
| Yük varken çalışır hareket sinyali algılanmadı. | Lamba iyi takılmadığından sensör arızalanıyor Güvenilir sinyalleri tespit edin. | Kurulum yerini yeniden ayarlayın. |
| Hareketli sinyal sensör tarafından algılanır (hareket duvarın arkasında, küçük nesnelerin hareketi vb.) | Algılama alanının ayarlarını kontrol edin. | |
| Hareket sinyali algılandığında yük çalışmıyor. | Hareket hızı çok hızlı veya tanımlanan algılama alanı çok küçük. | Algılama alanının ayarlarını kontrol edin. |
Uyarı! Aşağıdaki durumlar hata tepkisine yol açacaktır.
1. Sallanan nesnenin üzerine kurulması hata tepkisine yol açacaktır.
2. Rüzgarın savurduğu perdenin titremesi hata tepkisine yol açacaktır. Lütfen kurulum için uygun yeri seçin.
3. Trafiğin yoğun olduğu bir yere kurulması hata tepkisine yol açacaktır.
4. Yakındaki bazı ekipmanların çıkardığı kıvılcımlar hata tepkisine yol açacaktır.
● Lütfen profesyonel kurulumla onaylayın.
● Güvenlik nedeniyle, kurulum ve sökme işlemlerinden önce lütfen elektriği kesin.
● Uygunsuz kullanımdan kaynaklanan herhangi bir kayıpta, üretici herhangi bir sorumluluk kabul etmez.
