PDLUX, Yükseltilmiş PD-V9H/PD-V9P/PD-V9S X-Bant Doppler Algılama Modüllerini, İsteğe Bağlı Özel Pinsiz Sürümü Sunuyor
Ningbo PDLUX Elektronik Teknolojisi, PD-V9H, PD-V9P ve PD-V9S dahil olmak üzere geliştirilmiş PD-V9 X-bant Doppler radar sensörlerini resmi olarak piyasaya sürüyor. İsteğe bağlı pinsiz özelleştirmenin yanı sıra çeşitli pin düzenleri ve iki ana frekans seçeneğinin yer aldığı seri, dünya çapındaki elektronik üreticilerinin çeşitli PCB düzeni gereksinimlerini karşılar.

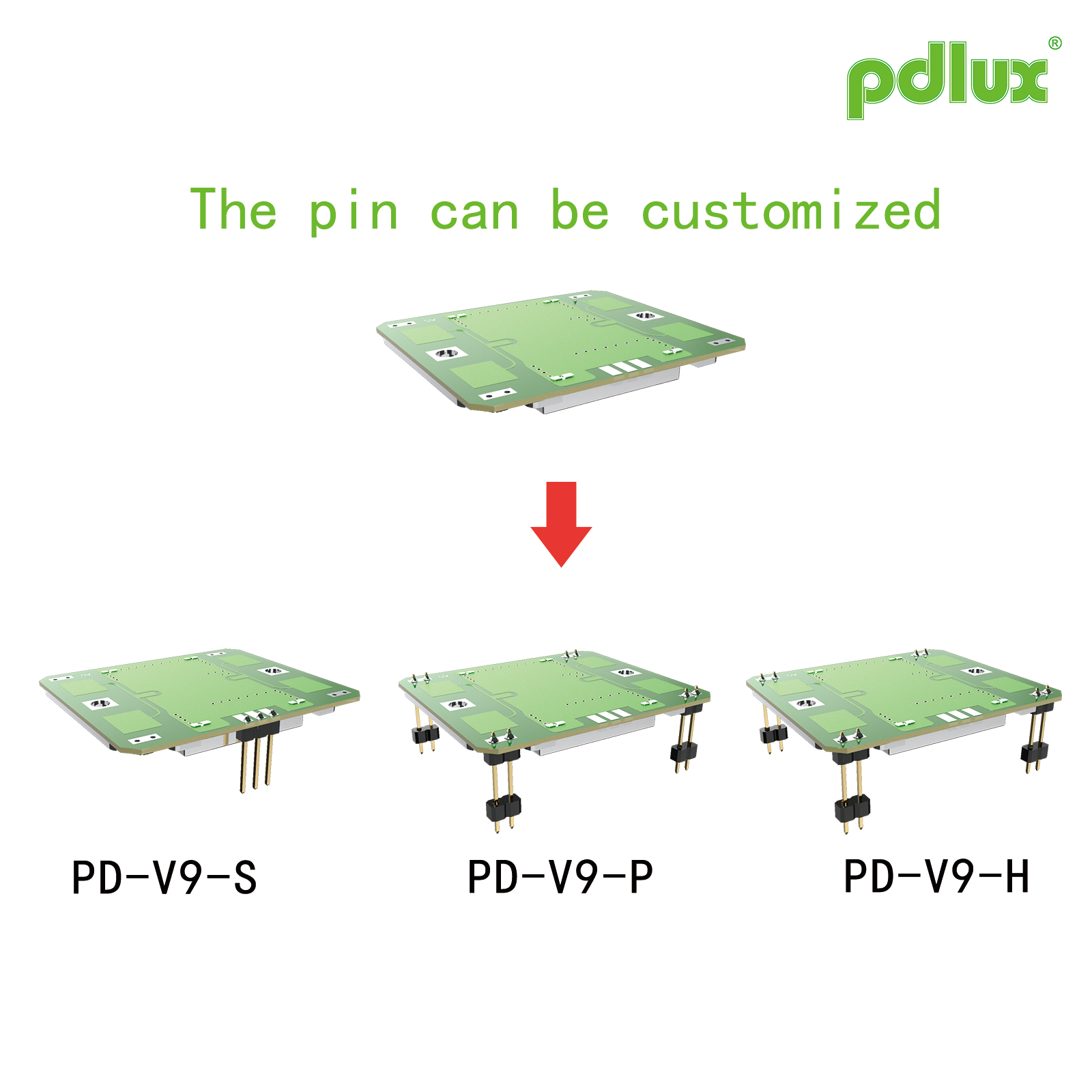

Temel Farklılaşma: Pin Düzeni ve Frekans Seçimi
Her üç model de aynı devre, anten ve elektrik performansına sahiptir; yalnızca bölgesel radyo standartlarına uyacak şekilde pin aralığı ve çalışma frekansı farklılıkları vardır:
· PD-V9H:Ortak Avrupa ve Amerika PCB tasarımı için 10,587 GHz±10 MHz (AB standart frekansı), X1=3,4 mm, X2=9,8 mm pin aralığı
· PD-V9P:10,525 GHz±20 MHz (dünya çapında evrensel frekans), PCB ayak izinden tasarruf etmek için kompakt X1=3mm, X2=8,9mm pinler
· PD-V9S:Eski sensörlerin doğrudan değiştirilmesi için 10,525 GHz±20 MHz, standart 3,4/9,8 mm pin düzeni
Özel Seçenek:Talep üzerine SMD montajı için pinsiz çıplak modüller mevcuttur; X3 boyutu müşteri spesifikasyonlarına göre özelleştirilebilir.
Tüm PD-V9 Serisi için Birleştirilmiş Üstün Özellikler
DRO dielektrik rezonatör osilatörü ve entegre yama anteni ile üretilen tüm seri, tutarlı özellikleri paylaşıyor:
· Besleme gerilimi: DC5V±0,5V, tipik akım 32mA'nın altındadır; Ultra düşük güç tüketimi için desteklenen PWM güç modu
· Tipik EIRP:13dBm(20mW), alma hassasiyeti -90dBc, ikinci harmonik ≤-40dBm
· Çalışma sıcaklığı: -30°C~+55°C normal aralık, -40°C'den +80°C'ye kadar genişletilmiş
· Işın açısı: 36° E-düzlemi, 72° H-düzlemi; esnek montaj açısı mevcuttur
· RoHS sertifikalı ve küresel pazar onayı için ETS 300 440 ile uyumlu
Geniş Uygulama Senaryoları
Otomatik kapılar, hareket sensörlü ışıklar, güvenlik alarmları, IoT varlık sensörleri ve hız algılama ekipmanları için idealdir. Eski radar modüllerini değiştirirken, kullanıcıların MCU kod revizyonu olmadan hassasiyet sorunlarını çözmek için yalnızca amplifikatör kazancında ince ayar yapması gerekir, bu da geliştirme maliyetlerini büyük ölçüde azaltır.
