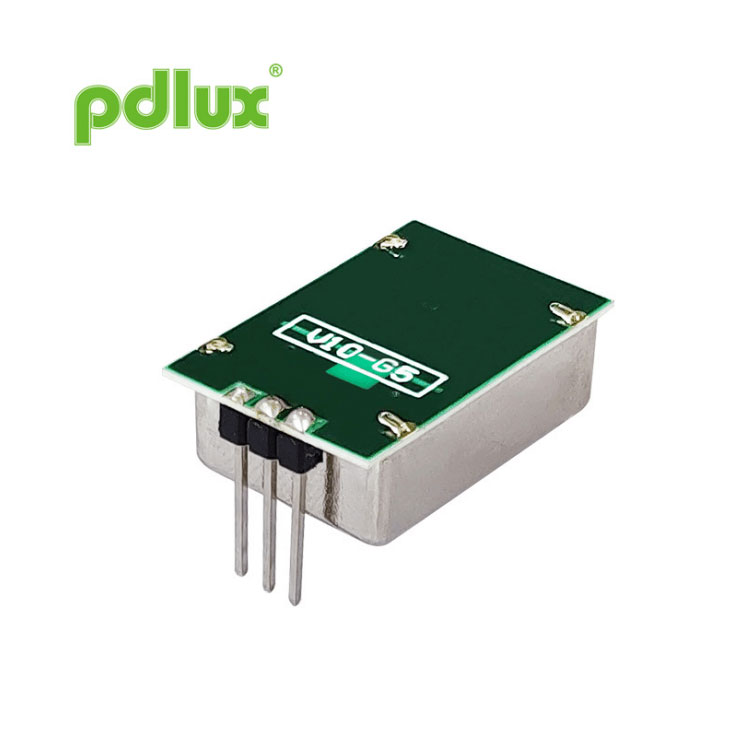

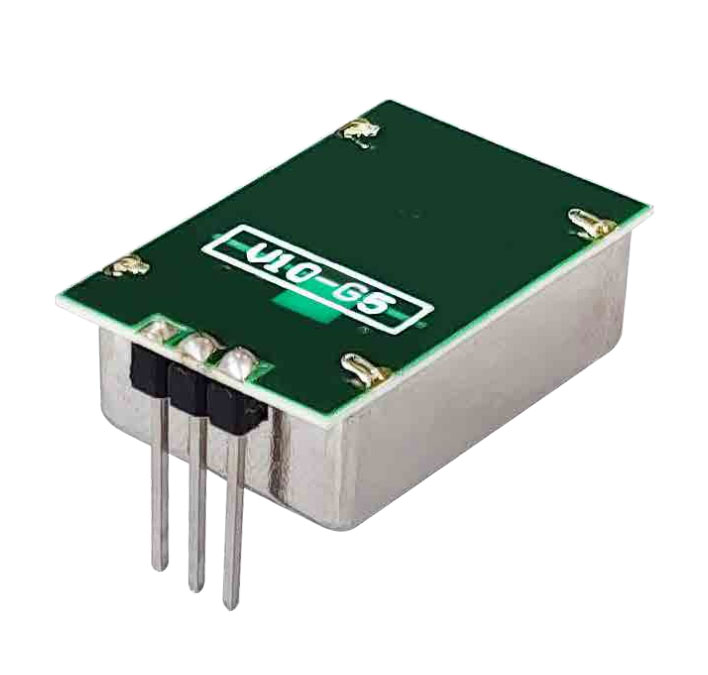

PD-V10-G5 Minyatür X-Bant Mikrodalga Alıcı-Verici Hareket Dedektör Ünitesi
Pdlux'un Çin'deki fabrikasında kendi bünyemizde üretilen, tanınmış bir PD-V10-G5 Minyatür X-Bant Mikrodalga Alıcı-Verici Hareket Dedektörü Birimi üreticisi ve tedarikçisiyiz; kalite ve net fiyatlandırma sağlamak için üretimin her adımını titizlikle izliyor ve müşterilerimize uygun maliyetli çözümler sunuyoruz.
Talep Gönder
Metal bir kutunun içine yerleştirilmiş olan ünite, kararlılık sağlayan dielektrik rezonatörle stabilize edilmiş bir osilatöre sahiptir. CW veya düşük görev döngüsü darbe modunda geniş bir sıcaklık aralığında çalışma ve entegre Gelişmiş hassasiyet ve güvenilirlik için homodin alıcı.
Bu modül ailesi +5v veya +3v besleme voltajıyla mevcuttur.
Temel çalışma prensibi, iletilen ve alınan sinyal arasındaki frekans kaymasını tespit etmekten ibarettir.
Ünitenin görüş alanı içindeki hareketli bir nesneden geri yansıtılır.
Ünite, sesli veya görsel bir alarm sağlamak üzere yükseltilebilen ve işlenebilen düşük seviyeli bir çıkış sinyali üretir.
sinyal verir ve sağlam olduğu sahada kanıtlanmış düşük maliyetli yüzeye monte üretim teknikleri kullanır ve
güvenilir.
| Parça NO. | Ülke | Sıklık | Yorumlar |
| PD-V10-501 | İngiltere | 10,587 GHz (5V) | |
| PD-V10-502 | Amerika | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Belçika, Hollanda, İtalya | 10,525 GHz (5V) | RED Direktifini karşılar |
| PD-V10-301 | İngiltere | 10,587 GHz (3V) | |
| PD-V10-302 | Belçika, Hollanda, İtalya | 10,525 GHz (3V) | RED Direktifini karşılar |
| Sıklık | Tabloya bakın |
| Güç Çıkışı (Min.) | 5 dBm EIRP |
| Çalışma Gerilimi | +5 V ± 0,25 V +3 V ± 0,15 V |
| Çalışma Akımı (CW) | 25mA (maks.) 20mA (tip) |
| Harmonik Emisyonlar | <-30dBm |
| Ortalama Akım (%5 DC) | 1 mA tip. |
| Darbe Genişliği (Min.) | 5 µsn |
| Görev Döngüsü (Min) | %1 |
| Darbe Tekrarlama Frekansı | 2-4KHz |
| Hassasiyet (10 dB S/N oranı için) | -84 dBm |
| Gürültü (3Hz ila 80Hz bant genişliğinde ölçülmüştür) | < 30 µV |
| Kazanmak | 5 dBi |

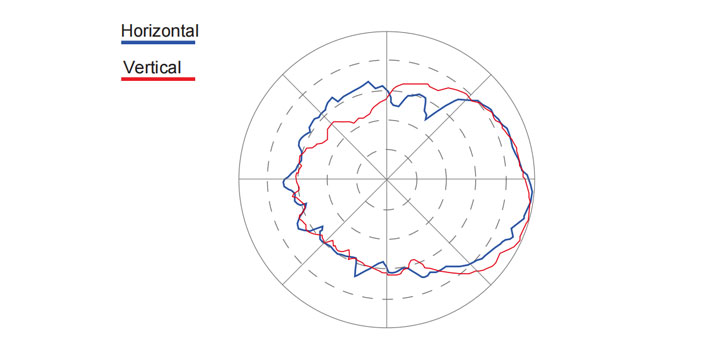

| -3 dB Işın Genişliği | |
| E Düzlemi | 50° |
| H Düzlemi | 60° |
| Ağırlık | 4 gr |

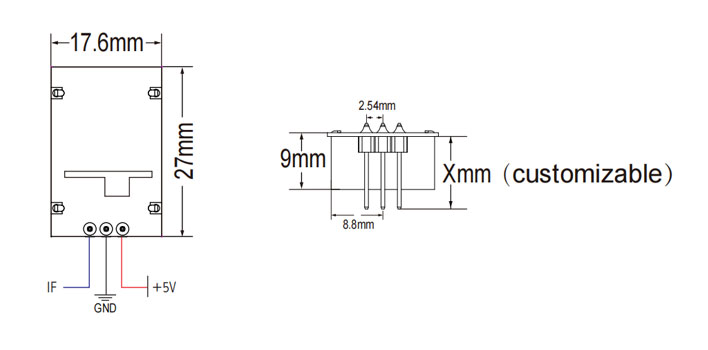

| Pim başlığı konnektörleri | 2,54 mm aralık X3 |
| RoHS Uyumlu | |
| Güç/Sıcaklık. Katsayı (çalışma sıcaklığı aralığının üzerinde) | 3 dB |
| Frekans/Sıcaklık. Katsayı (çalışma sıcaklığı aralığının üzerinde) | 6,5 MHz |
| Çalışma Sıcaklığı | -20° C ila +70° C |
Sensör çıkışının gücü (algılama aralığı) Sinyal/Gürültü Oranına bağlıdır. Nominal çalışma sıcaklığından yüksek veya düşük olduğunda sensör de çalışabilir ancak performansı düşecektir. Cihazların hasar görmesini önlemek için kullanım sırasında dikkatli olunmalıdır. Uygun Elektrostatik Deşarj (ESD) Depolama, taşıma, montaj ve testin tüm aşamalarında önlemlere uyulmalıdır.
