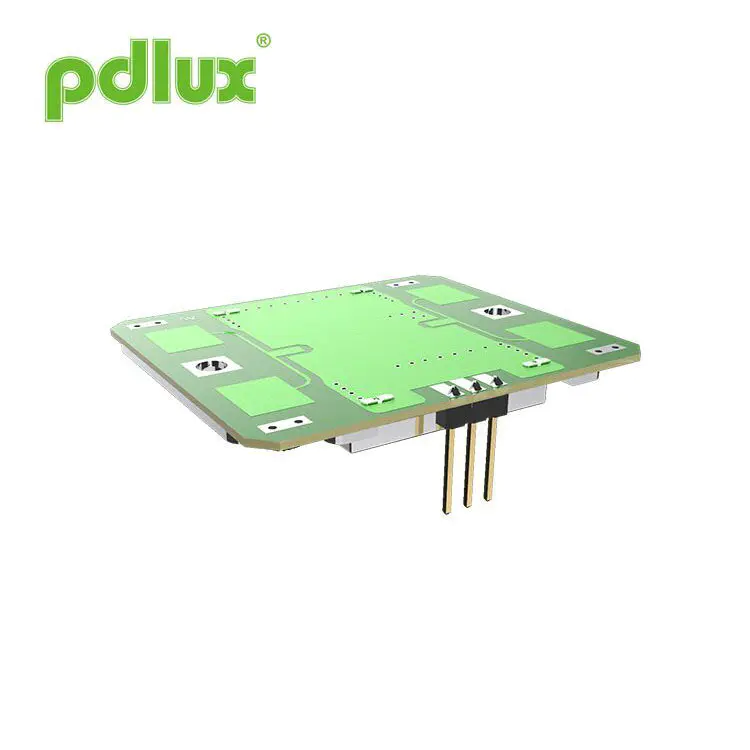

Pin çıkışlı PD-V9-S X-Band Doppler Mikrodalga Sensör Modülü
Kompakt ve özelleştirilebilir PD-V9-S X-Band Doppler Mikrodalga Sensör Modülü, pim çıkışlı Mikrodalga Sensör Modülü, gelişmiş algılama ürünlerinize entegrasyon için oluşturulmuştur. PD-V9-S, geliştiriciler ve sistem entegratörleri için mükemmel olan pim çıkışına sahip minyatür bir X-Band Doppler radar modülüdür. Bölgesel frekans özelleştirmesini destekler ve çift düzlemsel algılama yapısına sahiptir-geniş kapsama alanı için h-düzlem ve hassas tespit için odaklanmış e-düzlem. Sensör, düşük güçlü PWM modunda verimli bir şekilde çalışır, bu da pille çalışan veya gömülü sistemler için uygun hale getirir. Uygulamalar arasında akıllı aydınlatma, hız algılama, erişim kontrolü ve IoT hareket algılaması bulunur. Özel geliştirme ve OEM/ODM hizmetleri mevcuttur.
modeli:PD-V9-S
Talep Gönder

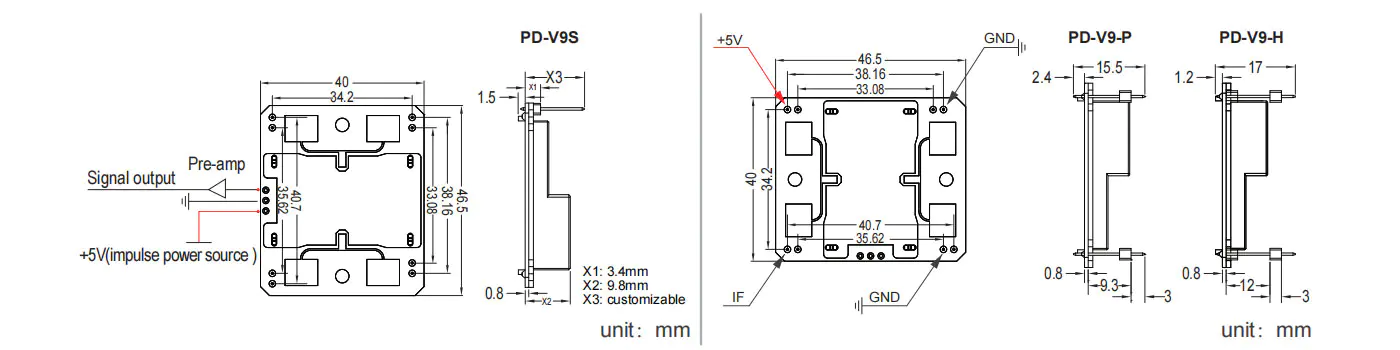

Boyut
Özellikler
- Frekans Ayarı: 10.525-10.587GHz
- yama anteni dahil
- Dro: Dielektrik rezonatör Ossilato
- Düşük DC akım tahliyesi
- Küçük boyut
- ROHS uyumluluğu
Spesifikasyonlar
| Öğe | Spesifikasyonlar | |
| Frekans ayarı | 10.525-10.587GHz (farklı gereksinimlere göre özelleştirildi) | |
| Durum | TA = +25 C ， şarap = +5 VDC | |
| Çalışma voltajı | +5.0 ± 0.5 VDC | |
| İşletme akımı | <32 Me Tip. | |
| Çıktı gücü | 20 MW (13 dBm) E.I.R.P. tip. | |
| Frekans stabilitesi | ± 5 MHz maks. (TA: -30 ila +55 c) | |
| Dönüş Kaybı Hassasiyeti | -90 DBC Tip. | |
| İkinci Harmonik Emisyon | -40 dbm aralığı | |
| Anten ışın genişliği (-3 dB) | E-düzlemli | 36 Derece Nom. (72 derecelik oretik tam açı) |
| H-düzlemi | 72 Derece Nom. (144 derecelik oreter tam açı) | |
| RF Arayüzü | Yama anteni | |
| Sıcaklık aralığı | -30 ila +55 c (standart kullanım kapsamı), -40 ila +80 c (maksimum kullanım aralığı) | |
| Uyum için düzenleme | ETS 300 440 | |

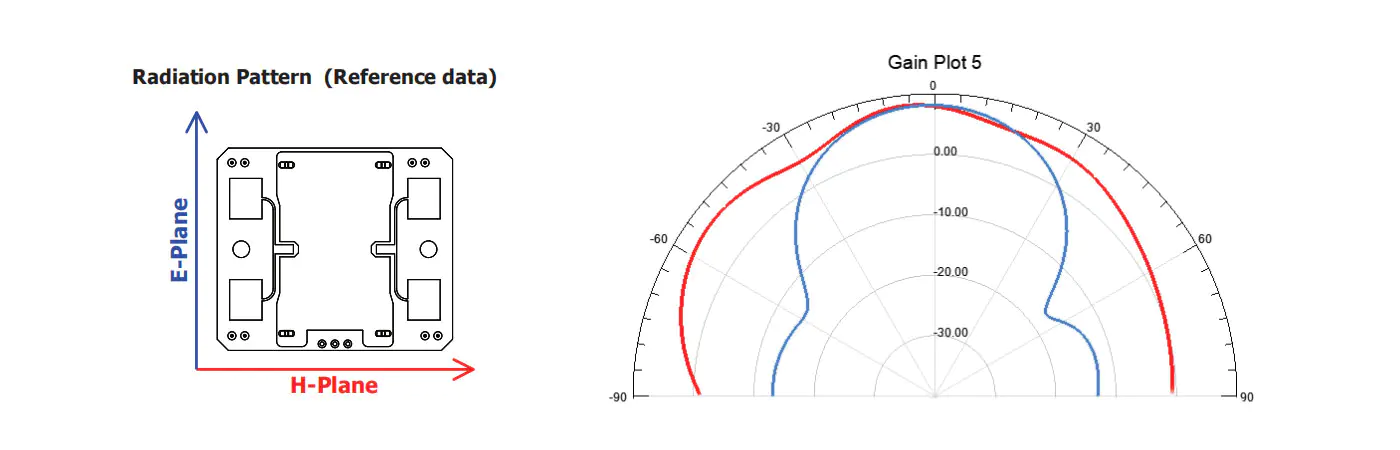

Radyasyon paterni
Kısa Giriş

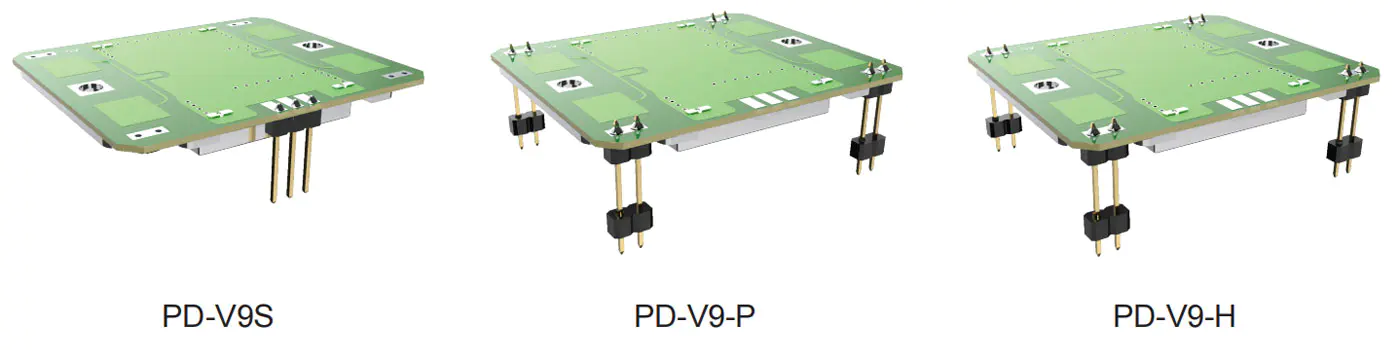

PD-V9 Serisi Parlaklık Sensörü X-Band'da çalışır. Çalışma frekansı, 10.525GHz ila 10.687GHz frekans aralığındadır. Kullanıcıların, bulunduğu ülkenin frekans düzenlemelerine göre özelleştirmeye dayalı alımlar yapmaları gerekir. Örneğin, 10.525GHz, 1 0.587GHz, 10.687GHz. PD-V9 serisi sensörleri, Güvenlik ve Gözetim Uygulamaları ürünlerinde, otomatik kapı sensörlerinde, mobil algılama ışıkları, IoT sensörleri, hız sensörleri ve çeşitli mobil sensör ürünlerinde yaygın olarak kullanılır.
Sensör H-düzlem büyük açılı algılama ve EPLAN küçük açılı algılama vardır. Kullanıcılar sensörü kullanım sırasında gerektiği gibi farklı açılarda düzeltebilir. Kullanıcılar sensörün çalışma akımının mümkün olduğunca küçük olmasını istiyormuş gibi, sensörün güç kaynağı modunu çalışma akımını etkili bir şekilde azaltabilen PWM (Duty Cycle) moduna ayarlayabilirsiniz.
Karşılaşılan olası sorunlar
Kullanıcılar orijinal sensörü kullanırken veya doğrudan değiştirirken aşağıdaki sorunlarla karşılaştığında.
1. İlk kullanım:
İlk kez pim çıkışlı PD-V9-S X-S X-Band Doppler Mikrodalga Sensör Modülünü kullanırken ve yüksek hassasiyet veya yetersiz hassasiyetle karşılaştığınızda, önce amplifikasyon devresinin kazanç ayar durumunu kontrol etmelisiniz. Ve MCU tarafından sinyalleri işlemek için kullanılan hesaplama yönteminin uygun olup olmadığı. Genel olarak konuşursak, bir çözüm bulmak kolaydır.
2. Daha önce kullanılan sensörleri doğrudan değiştirirken ortaya çıkabilecek olası sorunlar:
Daha önce kullanılan sensörleri doğrudan değiştirirken, kolayca çözülebilen yüksek hassasiyet ve düşük hassasiyet sorunları da olabilir. Sadece amplifikasyon devresinin arttırılması veya amplifikasyon devresinin kazancını azaltmak yeterlidir. MCU'nun sinyal işleme algoritmasını göz önünde bulundurmaya gerek yoktur.
Yeni başlayanların kullanırken ihtiyaç duyabileceği yardım:
PD-V9 serisi sensörlerini kullanırken zorluklarla karşılaşırsanız ve yardıma ihtiyacınız varsa. E -posta yoluyla bizimle iletişime geçebilirsiniz. Genel olarak, cevaplar elde edilebilir.
Ürün Giriş:
Ürün tanıtımı, gerektiğinde Pdlux tarafından değiştirilebilir ve geliştirilebilir. Mutlaka herkesin zamanında bilgilendirilmesi gerekmez.
