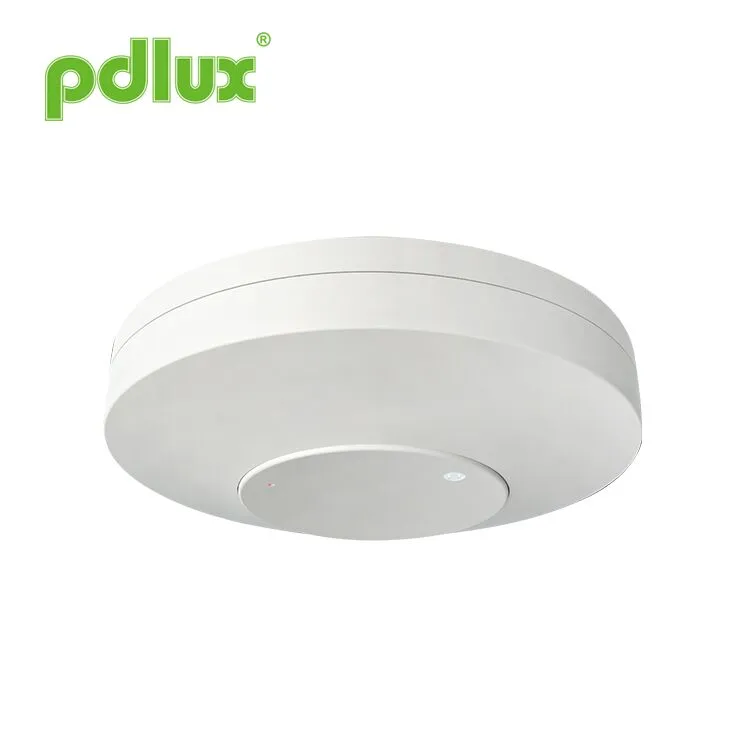

PDLUX PD-M330-C 5.8GHz MMWAVE İnsan Varlık Dedektörü
Belirli bir alandaki insanları tespit etmek için FMCW kullanın. Radar sinyal işlemesini doğru insan tespit algoritmasıyla birleştirerek, hareket ve sabit insan hedeflerini tespit edebilen yüksek hassasiyet insan tespiti sağlanabilir. Tespit aralığında nefes alma ve kalp atışı gibi özelliklere sahip biyolojik varlık (esas olarak insan vücudu) tespit edilir, böylece insan vücudu uyku insanlar da dahil olmak üzere vücut hareketleri olmadan algılanabilir.
modeli:PD-M330-C
Talep Gönder
Özet
Belirli bir alandaki insanları tespit etmek için FMCW kullanın. Radar sinyal işlemesini doğru insan tespit algoritmasıyla birleştirerek, hareket ve sabit insan hedeflerini tespit edebilen yüksek hassasiyet insan tespiti sağlanabilir. Tespit aralığında nefes alma ve kalp atışı gibi özelliklere sahip biyolojik varlık (esas olarak insan vücudu) tespit edilir, böylece insan vücudu uyku insanlar da dahil olmak üzere vücut hareketleri olmadan algılanabilir.
Spesifikasyonlar
| Çalışma frekansı: | 5.8GHz |
| Nominal Yük: | 800W (Direnç)/300W (kapasitif) |
| Nominal Voltaj: | 100-240V AC, 50/60Hz |
| Çıktı sinyali: | Açma/Kapama Anahtarı |
| Bekleme Güç Tüketimi: | <0.4W |
| Kurulum Yüksekliği: | 2.5-6m |
| Tespit yarıçapı: | > 2-6m (ayarlanabilir) |
| Işık Kontrol Aralığı: | 5-300LUX - Gündüz |
| Gecikme Kapatma: | 10 saniye ila 8 dakika (Gecikme kapanmasını ayarlayın gerektiğinde zaman) |
| Koruma Seviyesi: | IP20 |

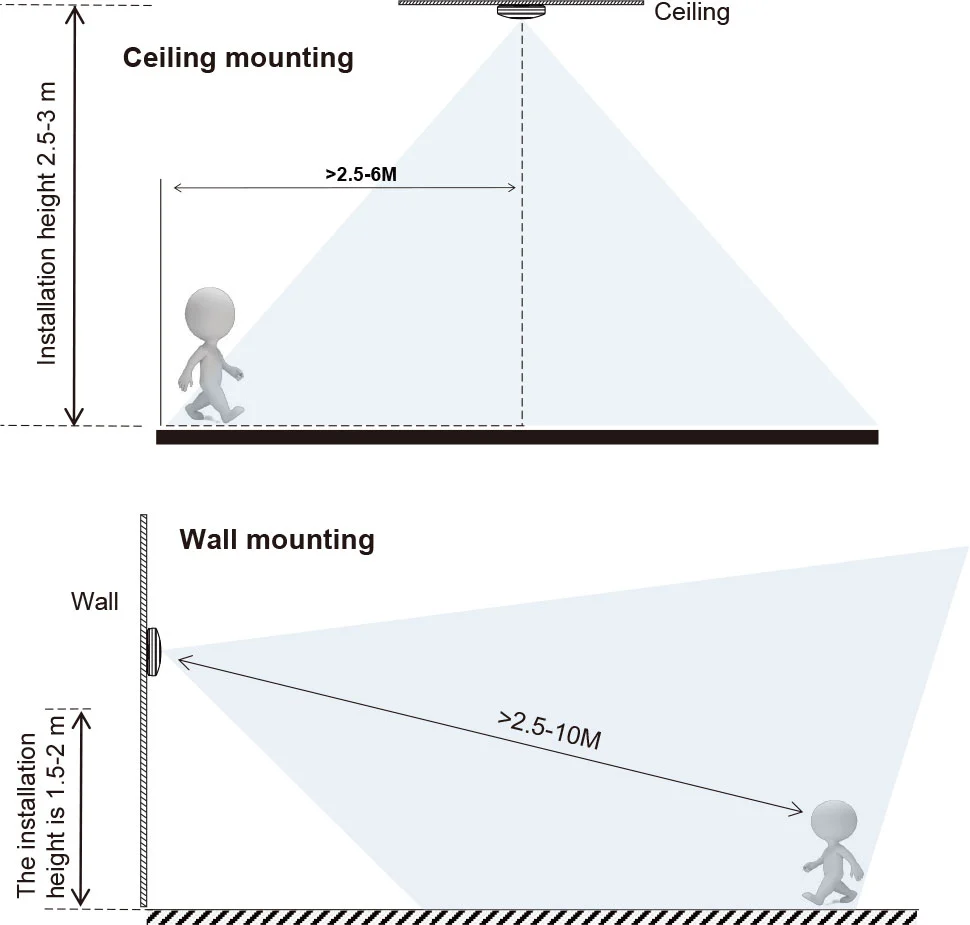

Tespit alanı dağılımının şematik diyagramı
İşlev
Gündüz ve gece otomatik olarak tanımlayın. Ortam ışığını arzunuza göre ayarlayabilir: Güneşe (maks) döndüğünde, gündüz ve gece çalışacaktır. Ay'a (dak) döndüğünde, sadece 10Lux durumunda çalışacaktır. Ayarlamaya gelince, lütfen test yoluna bakın.
Zaman gecikmesi sürekli eklenir: İlk indüktörden sonra ikinci indüksiyon sinyalini aldığında, ilk kez gecikme temelinin geri kalanında bir kez daha zaman hesaplayacaktır. (Zaman ayarlayın)
Gecikme Ayarı: Gerektiğinde ayarlanabilir. Minimum değer 10 saniyedir ve maksimum değer 8 dakikadır

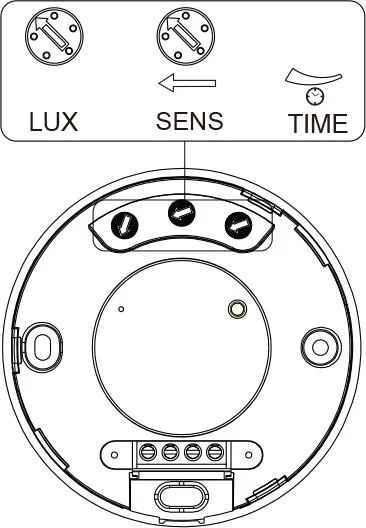

(1) Işık kontrol ayarı
Çalışma ışığını ayarlayın. Artırmak için saat yönünde dönün ve azaltmak için saat yönünün tersine çevirin. Mini'ye döndüğünde, sadece 10LUX civarında ışık kontrolünün altında çalışacaktır, Max'e döndüğünde, herhangi bir ışık kontrolü yapabilir.
(2) Zaman ayarı
Yük çalışmasının zaman ayarını ayarlayın. Artırmak için saat yönünde dönün ve azaltmak için kilitlenmenin yönünün tersine dönün. MAX'a döndüğünde zaman ayarı yaklaşık 8 dakika ve Min'e döndüğünde zaman ayarı yaklaşık 10 saniyedir.
(3) Algılama Aralığı Ayarı (Duyarlılık)
Tespit mesafesi, saat yönünün tersine dibe dönerken minimum ve saat yönünde altına dönerken maksimumdur.
Maksimum radar algılama hedefi aralığı, insan vücudu ve sensör arasındaki 6m düz çizgi mesafesidir ve algılama aralığı 2-6m'dir.
Not: Işık otomatik olarak kapalı olduğunda, sensörün başka bir hareketi tespit etmeye hazır olması 1 saniye sürecektir, yani sadece 1 saniye sonra tespit edilen sinyal otomatik olabilir.
Esas olarak, sinyalin algılandığı andan ışık otomatik olarak hafif otomatik olarak ayarlanan gecikme süresinin ayarlanması içindir. Pratik ihtiyacınız için gecikme süresini tanımlayabilirsiniz. Ancak, kızılötesi sensör sürekli algılama işlevine sahip olduğundan, enerji tasarrufu uğruna gecikme süresini düşürürseniz daha iyi olur, yani gecikme süresi geçmeden önce tespit edilen herhangi bir hareket zamanlayıcıyı yeniden başlatır ve ışık sadece algılama aralığında insan varsa devam eder.
Bağlantı telli diyagram
● N, L'yi güçle bağlayın;
● N, L ’'yi yükle bağlayın.

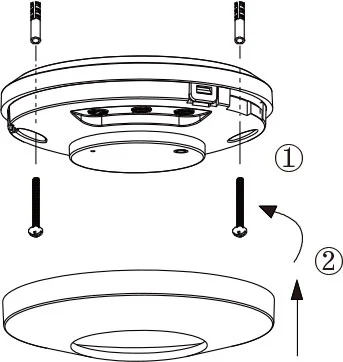

Kurulum talimatı
NOT:
Switch Gücü'nü yüklemeden önce
Test
1. Lux düğmesini saat yönünde maksimum (güneş) haline getirin. Zaman düğmesini saat yönünün tersine minimum.
2. Güç açıldıktan sonra, sürekli sinyal algılanmazsa, kontrollü yük 10 saniye ila 8 dakika sonra çalışmayı durduracaktır.
3. Tespit edildikten sonra yük çalışıyor ve gösterge ışığı açık. 10 saniye ila 8 dakika sonra, sürekli sinyal algılanmazsa, gösterge ışığı çalışmayı durdurur. 10 saniye sonra bir sinyal algılanırsa, yük çalışmaya başlamalı, gösterge ışığı yanmalı ve 5 saniye ila 8 dakika sonra çalışmayı bırakmalıdır. Şu anda, sürekli sinyal algılanmaz.
4. Lux düğmesini saat yönünün tersine minimumda döndürün. Test 10Lux veya üstünde gerçekleştirilirse, tümevarım yükü çalışmayı durdurduktan sonra yük çalışmamalıdır; Ancak algılama penceresini opak bir nesne (havlu, vb.) İle kaplarsanız, yük çalışır. Algılama sinyallerinin yokluğunda, yük 10 saniye ila 8 dakika içinde çalışmayı bırakmalıdır.
Bu kılavuz bu ürünün mevcut içerik programlaması içindir, üreticinin bildirimde bulunmaksızın herhangi bir değişiklik ve değişiklik vardır!
Şirketin izni olmadan talimat kılavuzunun içeriğini başka bir amaç için kopyalamak kesinlikle yasaktır.
