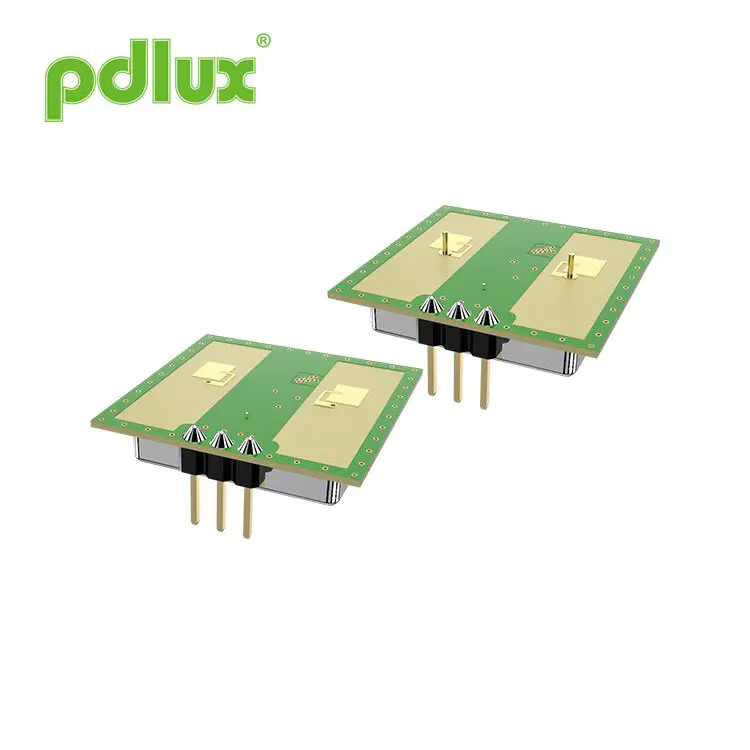

PDLUX PD-V12360A/B K-Band Akıllı Anahtar ve Güvenlik İçin Yüksek Duyarlılık Hareket Sensörü

PDLUX PD-V12360A/B K-Bant Akıllı Anahtar ve Güvenlik için Yüksek Duyarlılık Hareket Sensörü, PDLUX'un teknik ekibi tarafından K-Band 360 derece algılama için geliştirilen patentli yüksek hassasiyet sensörüdür. Buna V12360A ve V12360B dahildir. A ve B arasındaki performans farkı farklı algılama yarıçaplarında yatmaktadır.

modeli:PD-V12360A/B

Talep Gönder

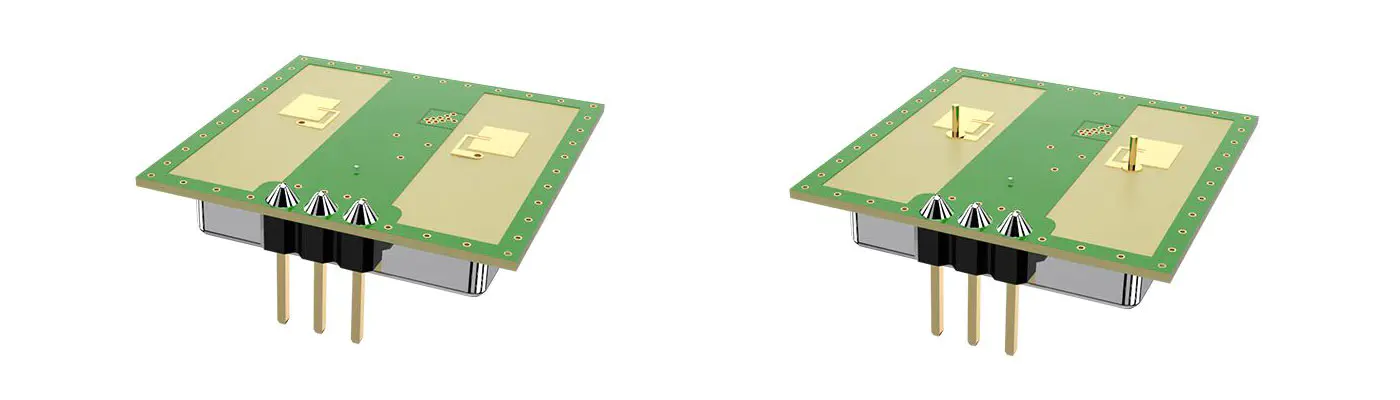

PD-V12360A/B 24.125GHz Mikrodalga Hareket Sensörü



PD-V12360A/B 24.125GHz Microwave Motion Sensor

Başvuru

.Akıllı anahtar
.Duvar Hung Anahtarı
.Davetsiz misafir tespit etmek


PD-V12360 serisi sensörü, K-band 360 derece tespit için Pdlux teknik ekibi. Akıllı Anahtar ve Güvenlik için Bu PDLUX PD-V12360A/B K-Band Yüksek hassasiyetli hareket sensörü V12360A ve V12360b. A ve B arasındaki performans farkı farklı tespitte yatar yarıçap. Düşük bir yükseklikte monte edildiğinde, V12360A'nın algılama açısı bundan daha büyüktür. V12360b. V12360A'nın 360 derece algılama açısı 120 derecedir (lütfen bakın 5'ten az yüksekliğe sahip ürünleri kurmak için kullanılabilecek aşağıdaki şekle) metre. V12360B'nin 360 derece algılama açısı 80 derecedir, bu da kullanılabilir 10 metreden az yükseklikte ürünler kurmak için. (Lütfen aşağıdakilere bakın resim). Algılama duyarlılığının uzatılması, sinyal-gürültü oranına bağlıdır. Kullanıcı tarafından tasarlanan amplifikasyon devresi ve MCU'nun program algoritması. Bu tip analog sensörün geniş ve esnek uygulama aralığı nedeniyle. Hala yaygın olarak kullanılır.

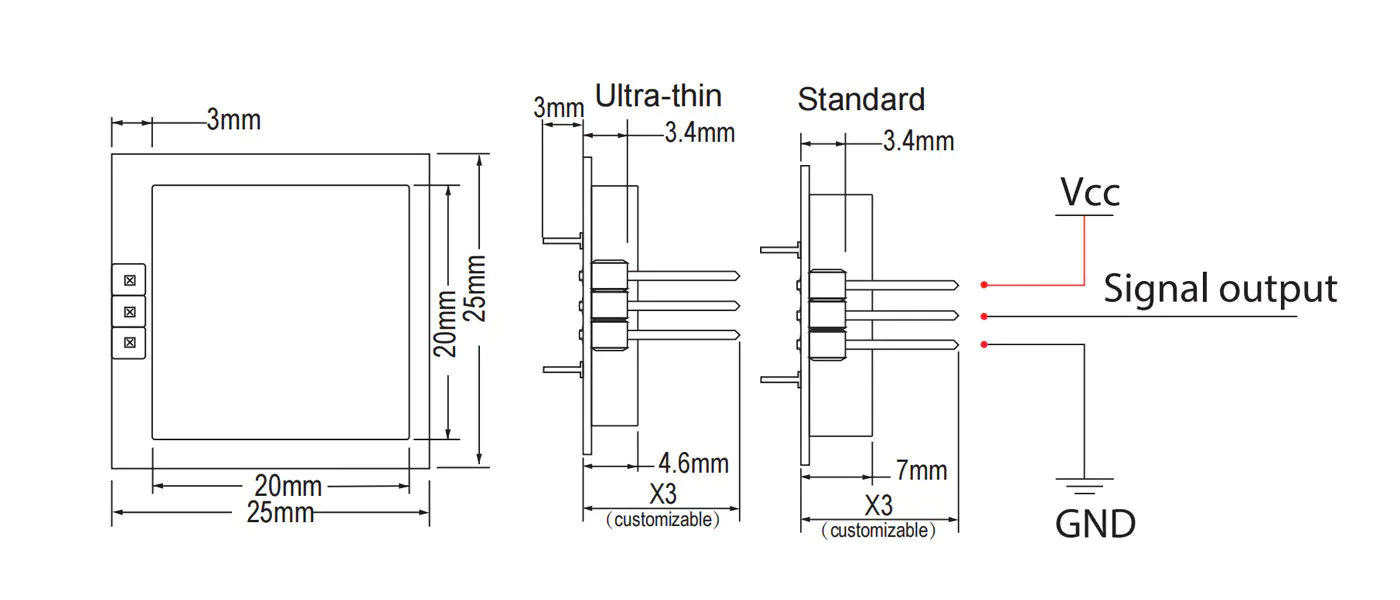

Ürün Boyutu

>Ürün boyutu

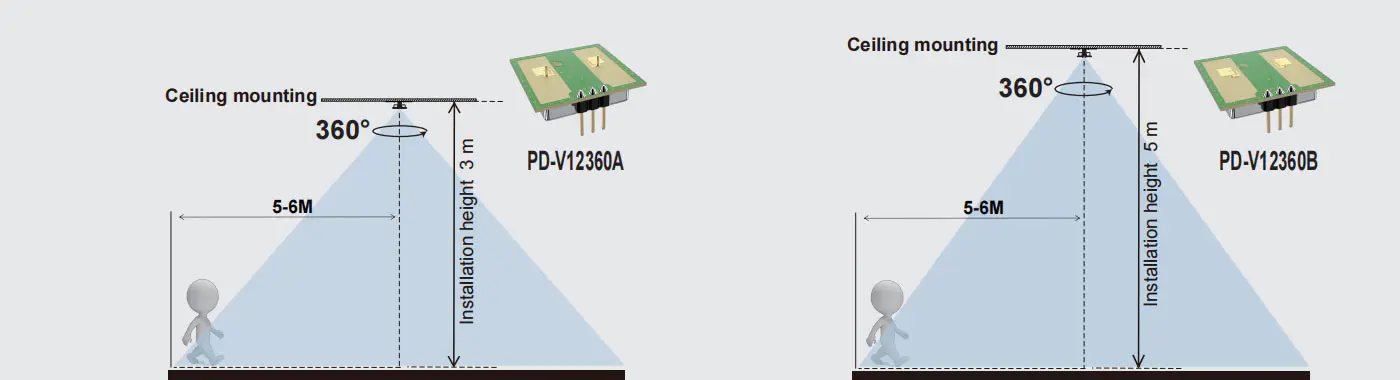

Algılama aralığı

Detection range


Teknik parametreler

Parametre Notalar Min Tip Maksimum Birimler
Besleme voltajı VCC 3.0 5.0 5.25 V
Mevcut tüketim ICC 20 35 38 anne
Çalışma modu PWM tarafından desteklenen, çalışma akımını 3-15mA'da kontrol edebilir
Nabız genişliği Tpulse 10 μs
Çalışma sıcaklığı Tepe -30 ~+85
Saklama sıcaklığı TSTG -10 +60
Kararlı zaman
<5 μsec
Gürültü
3.5 4.0 4.5 MVRMS
Frekans ayarı f 24.000 24.125 24.250 GHz
Yayılan bir güç (authp) Pout <2.0 <2.5 <3.0 MW
Depolama Ortam Nemi %45 ~%65 Rh


Uyarı: Gerçek algılama aralığı, devrenin sinyal amplifikasyon kazancı, PCBA'nın genel düzeni ile ilgilidir. ve MCU eşiği.

Not1: Yayılan emisyonlar FCC ve CE kurallarını karşılayacak şekilde tasarlanmıştır.

Not2: Alınan sinyal mukavemeti (RSS) toplam 1 yol yol kaybı 70dB olarak ölçülür.

Not3: Gürültü voltajları, bir yankısız bir oda içinde çıkış bağlantı noktasında 10Hz ila 100Hz arasında ölçülür. Not4: Nabız İşlemi


Özel Hatırlatma

Devre kartının toplam kalınlığı nedeniyle sadece 0.52 mm. Pimlere aşırı yanal kuvvet uygulamak, bakır folyanın kırılmasına neden olabilir. Neden Sensör arızası.
