Sıfır Geçiş Teknolojisi Kızılötesi Sensör

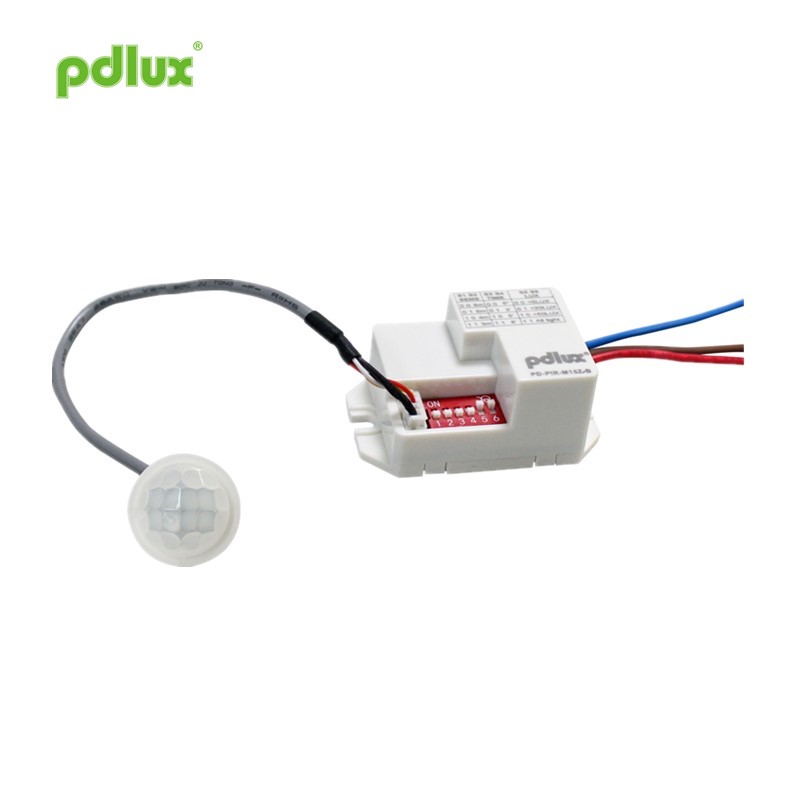

PD-PIR-M15Z-B Kızılötesi Sensör Talimatı

Özet

Sıfır Geçiş Teknolojisi Kızılötesi Sensör, kızılötesi sensörün en son sürümünün dijital bir teknolojisidir. Sıkışma önleyici SMD kızılötesi sensörünü benimseyin. Finier lens ayrıca bir algılama durumu göstergesi ve ışığa duyarlı bir sensör ile donatılmıştır. Sıfır Geçiş Teknolojisi Kızılötesi Sensör, güçlü darbe akımı kapasitesine sahip ve geleneksel ürünlerle kıyaslanamayan dijital hassas hesaplama sinüzoidal dalga sıfır noktası anahtar teknolojisini benimser. Herhangi bir farklı yüke takılabilir. Ayrıntılar için lütfen aşağıdaki girişe bakın.

fonksiyon

Sıfır Geçiş Teknolojisi Kızılötesi Sensör Özellikleri

Güç kaynağı: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
Tüm yükler: 1200W Maks.（220-240VAC ）
600W Maks.（100-130VAC）
Dalgalanma akımı: 50A/500μS
Algılama açısı: 100°
Çalışma sıcaklığı: -20~+40°C
Çalışma nemi: ≤93%RH

Sensör bilgileri

Uygulama

Sıfır Geçiş Teknolojisi Kızılötesi Sensör herhangi bir ürünle kullanılabilir veya bağımsız olarak kurulabilir ve kullanılabilir. İki kurulum yöntemi vardır: duvar ve tavan.
Örneğin, sensörü bir normal aydınlatmadan otomatik sensör lambasına ekleyin.

Bağlantı kablosu şeması 1. Kahverengi ve maviyi güçle bağlayın; 2. Kırmızı ve maviyi yük ile bağlayın.

Dikkat
â— Montajcı elektrikçi veya ilgili deneyime sahip olmalıdır;
â— Bu makineyi, klima ve ısıtma gibi akım ve sıcaklığın önemli ölçüde değiştiği, doğrudan güneş ışığına maruz kalan yerlere kurmayın;
â— Kurulum tabanı olarak sallanan nesneleri seçmeyin;
â— Algılama aralığının önünde, algılamasını etkileyen hiçbir engel veya hareketli nesne olmamalıdır.
â— Ortam sıcaklığı ne kadar yüksek olursa, sensörün hassasiyeti o kadar düşük olur! Kılavuzdaki nominal algılama mesafesi, ortam sıcaklığı 22-24°C olduğunda mesafedir.
Fabrikada hassasiyet 6 metreye ayarlanmıştır.

Açıklama
1. Sensörün lens kısmını insan vücudunun genellikle hareket ettiği yere doğrultun.
2. Mercek kısmı, doğal ışığın ulaştığı bir konumdadır, böylece mercek içindeki ışığa duyarlı sensör, ortam aydınlığını daha iyi algılayabilir.
NOT: İnsan vücudunun yüksekliği farklıdır, hareket hızı farklıdır, hassasiyeti de farklıdır. Hareket hızı 1.0 ila 1.5m/sn'dir. Bir kişinin boyutu ve hareket hızı değişirse algılama mesafesi de değişir.

DİKKAT:
Sensör ürününü ilk kez kullanmaya başlarken aşağıdaki hususlara dikkat etmeniz gerekmektedir:
1. İlk gücün 30 saniye beklemesi gerekir, sensörün algılayabileceği yerden uzak durun. Işık otomatik olarak kapatıldıktan sonra, insan vücudu sensörün algılama aralığına girer ve normal hareket yönünde hareket eder. Sensör, çalışmaya başlamak için yükü algılayabilir ve kontrol edebilir.
2.LUX, gecikme süresi ve hassasiyetin ayar yöntemleri için, çalıştırma için lütfen A, B ve C diyagramlarındaki içeriklere bakın.

Bu ürünü kullanırken lütfen hassasiyeti ihtiyacınız olan uygun konuma ayarlayın. Yanlış eylemler nedeniyle ürünün normal şekilde çalışmamasına neden olmamak için hassasiyeti maksimuma ayarlamayın. Küçük hayvanların neden olduğu hareket ve elektrik şebekesinden kaynaklanan parazit, ürünün arızalanmasına neden olabilir.
Ürün normal şekilde çalışmadığında, lütfen hassasiyeti uygun şekilde azaltmaya çalışın ve ardından test edin.

Bu kılavuz, ürün programlamasının içeriğidir, sizi ayrıca bilgilendirmeyeceğiz. Kullanım kılavuzunun içeriğinin şirketin izni olmadan başka bir amaçla kopyalanması kesinlikle yasaktır.
