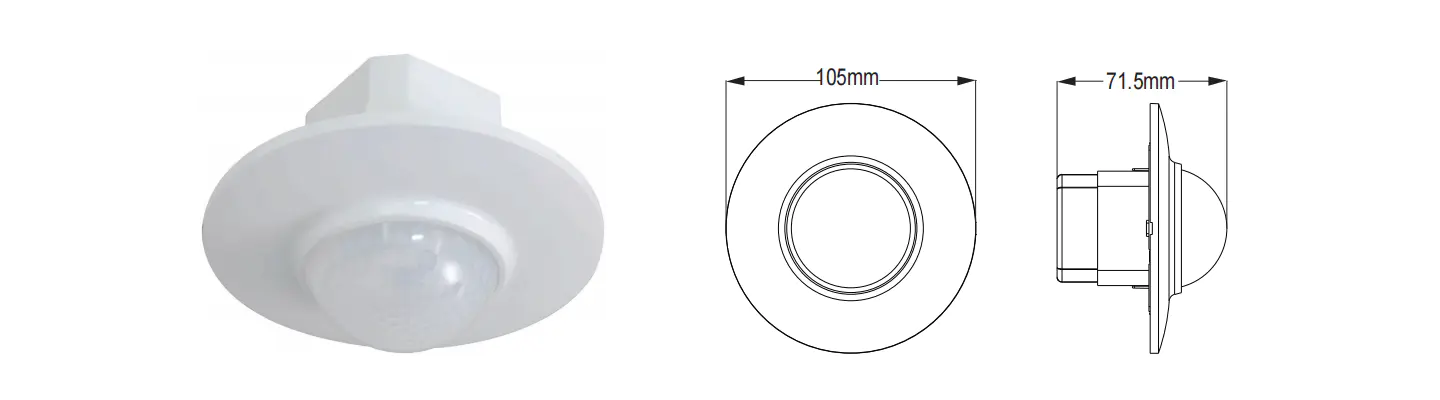

PD-PIR200A 360° Tavan Kızılötesi Hareket Sensörü
Ürün yeni bir enerji tasarrufu anahtarıdır, iyi hassasiyet dedektörünü, entegre devreyi ve SMT'yi benimser. Otomatizm, kullanışlı kasa, enerji tasarrufu ve pratik fonksiyonları bir araya getirir. İçerideki bir dedektör geniş bir algılama alanı oluşturur, kontrol sinyali kaynağı olarak insandan gelen kızılötesi enerjiyi kullanır, algılama alanına girdiğinde yükü hemen başlatabilir. Gündüz ve geceyi otomatik olarak tanımlayabilir. Güç gösterisi ve algılama gösterisi işlevlerine sahip, kurulumu kolaydır ve yaygın olarak kullanılır.
Talep Gönder
Özet
Özellikler
| Güç kaynağı | 220-240VAC/100-130VAC | Güç frekansı | 50/60 Hz |
| Dirençli yük | 1200W maks. 230V/600W maks. 110V | Zaman ayarı: | dk: 8±3 sn maksimum: 7±2 dk (ayarlanabilir) |
| Algılama açısı | 360° | Algılama aralığı(22°C) | 8m Maks.(çap) (ayarlanabilir) |
| Işık kontrolü | <3LUX-gün ışığı (ayarlanabilir) | Çalışma sıcaklığı | -10°C~+40°C |
| Güç tüketimi | 0,45W (statik 0,1W) | Kurulum yüksekliği | 2,5~3,5 m |
| Algılama hareket hızı | 0,6-1,5 m/sn | Çalışma nemi | <%93 bağıl nem |
Not: Farklı yükler paralel olarak kullanıldığında, yüklerin özelliklerinin tam olarak anlaşılması gerekir. yük ve özellikle büyük ani akıma sahip yük, rölenin zamanından önce hasar görmesine neden olacaktır indüktörün içinde. Kullanılan yük hakkında büyük bir belirsizlik varsa, yükseltilmiş Ani akıma dayanacak şekilde özel olarak tasarlanmış versiyon özelleştirilebilir.

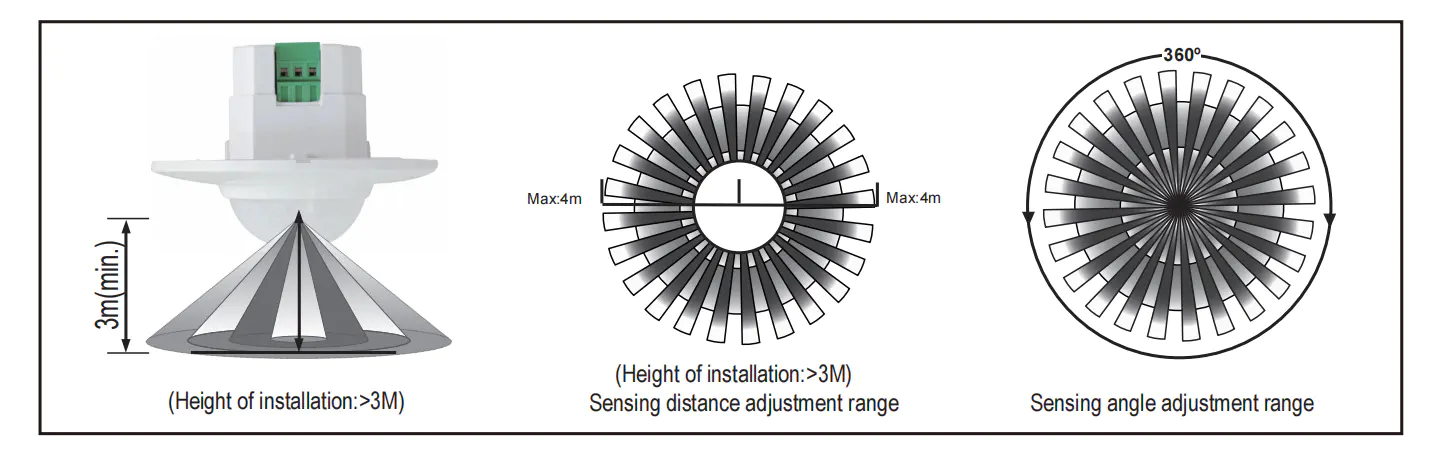

Sensör bilgisi
İşlev
·Algılama aralığı kurulum konumuna ve algılama alanına göre ayarlanabilir.
· Algılama gösterisi: Sinyal alındığında LED saniyede iki kez yanıp söner.
·Zaman ayarı sürekli olarak eklenir: İlk indüktörden sonra ikinci indüksiyon sinyalini aldığında, İlk zaman ayarı temelinin geri kalanında zamanı bir kez daha hesaplayın.(Zamanı ayarla)
·Zaman ayar ayarı:İsteğinize göre ayarlanabilir. Minimum 8±3 sn, maksimum 7±2 dk.

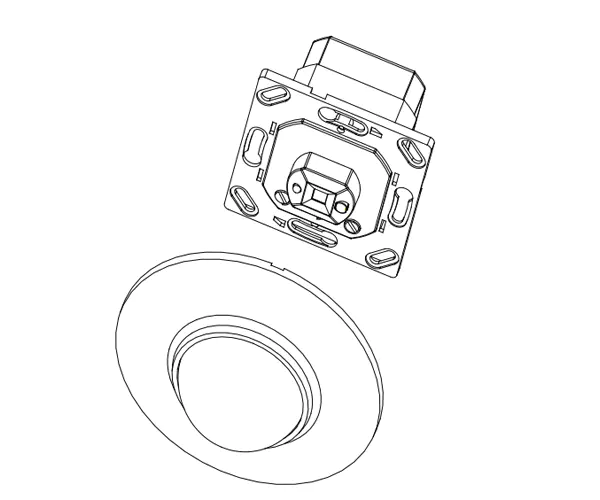

Kurulum
(2)Sensörü aşağıdaki şekilde gösterildiği gibi açın, sensör panelini çıkarın.
(3)Güç ve yük kablosunu sensörün bağlantı terminaline bağlantı şekline göre bağlayın;
(4) LUX,TIME,SENS ayarlı düğme ayarına göre;
(5) Sağdaki aşağıdaki şekle göre sensörü bağlantı kutusuna sabitleyin, panelindeki düğmeye basın ve ardından test etmek için gücü açabilirsiniz.

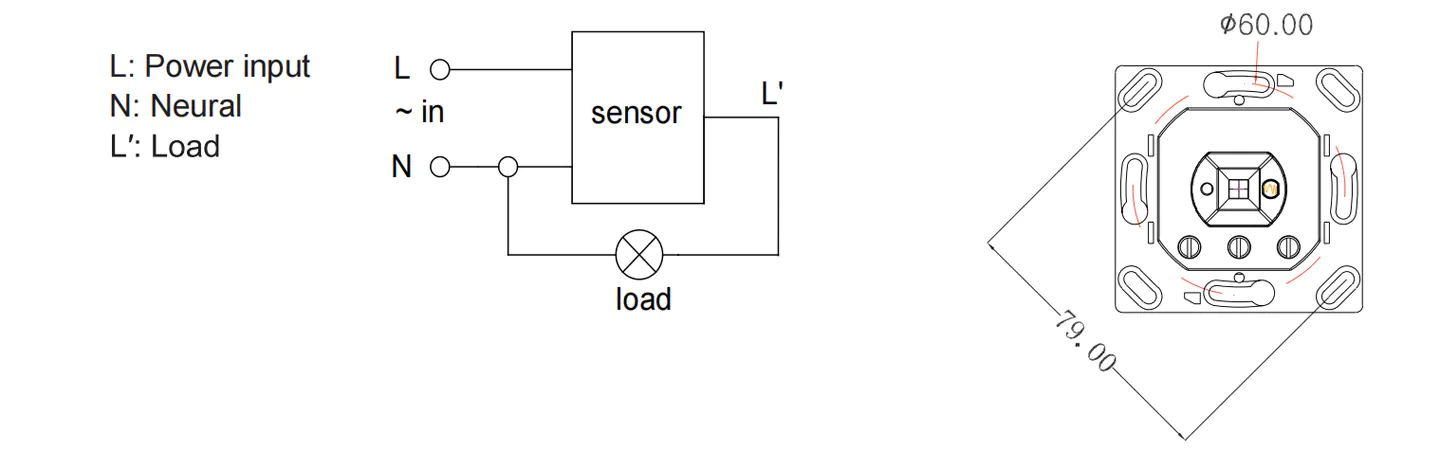

Bağlantı kablosu şeması

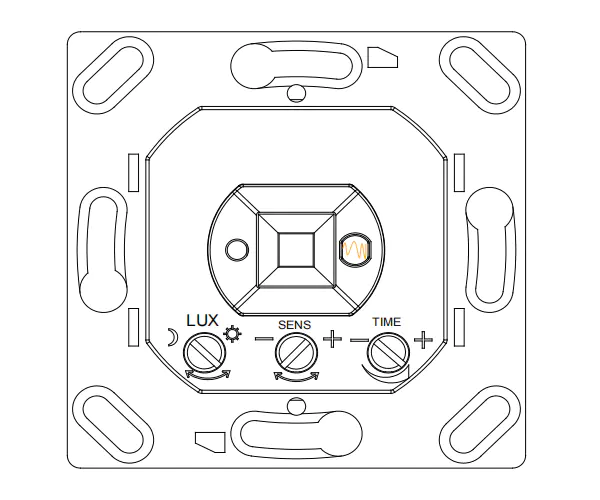

Bağlantı taslağı (sağdaki şekle bakın) Test
.Zaman düğmesini saat yönünde minimuma ayarlayın.
·Gücü açtığınızda yük çalışmaz. 5-10 saniye sonra yük çalışır ve LED saniyede iki kez yanıp söner. İndüksiyon olmadığında yük 5-30 saniye içinde çalışmayı durdurmalı ve LED sönmelidir;
·Söndükten 5-10 saniye sonra tekrar anlamlandırılırsa yük çalışmalı ve yanıp sönme hızı saniyede iki kere ise yük 5-15 saniye içinde çalışmayı bırakacaktır.
· LUX düğmesini saat yönünde minimuma çevirir. 3LUX'un altındaki koşullar altında test edilirse, indüksiyon yükü durduktan sonra yük çalışmamalıdır; ancak algılama penceresini opak nesnelerle (havlu vb.) kapatırsanız yük çalışır. İndüksiyon sinyali olmadığında yük 5-15 saniye içinde çalışmayı bırakmalıdır.
DİKKAT: Bu ürünü kullanırken, lütfen hassasiyeti ihtiyacınız olan uygun konuma ayarlayın, lütfen hassasiyeti maksimuma ayarlamayın; ürünün bozulmasını önlemek için Çalışma normalde yanlış hareketten kaynaklanır. Hassasiyet çok yüksek olduğundan rüzgarın savurduğu yaprakların ve perdelerin, küçük hayvanların yanlış hareketlerini ve elektrik şebekesi ve elektrikli ekipmanların müdahalesinden kaynaklanan yanlış hareketleri kolayca algılar. Bütün bunlar ürünün işe yaramadığını gösteriyor normalde!
Ürün normal çalışmadığında lütfen hassasiyeti uygun şekilde düşürmeye çalışın ve ardından test edin.
Notlar
Huzursuzluk nesnelerinin üzerine kurmaktan kaçının.
Algılama penceresinin önünde algılamayı etkileyen herhangi bir engel veya hareketli nesne olmamalıdır.
Klima, merkezi ısıtma vb. gibi hava sıcaklığının değiştiği bölgelerin yakınına kurmaktan kaçının.
Güvenliğiniz açısından montaj sonrasında aksamı bulduğunuzda lütfen kapağı açmayınız.
Ürün ve talimat arasında fark varsa lütfen esas olarak ürüne bakın.
Bazı problemler ve çözülmüş yollar
Yük çalışmıyor:
a.Lütfen güç ve yük bağlantısının doğru olduğunu kontrol edin.
b.Yükün iyi olup olmadığını kontrol edin.
c.Çalışma ışığının ışık kontrolüne uygun olup olmadığını kontrol edin.
Hassasiyet zayıf:
a.Lütfen algılama penceresinin önünde sinyallerin alınmasını sağlayacak bir engel olup olmadığını kontrol edin.
b.Lütfen ortam sıcaklığının çok yüksek olup olmadığını kontrol edin.
c.Lütfen sinyal kaynağının algılama alanlarında olup olmadığını kontrol edin.
d.Lütfen kurulum yüksekliğinin talimatlarda gösterilen yüksekliğe uygun olup olmadığını kontrol edin.
e.Lütfen hareket yönünün doğru olup olmadığını kontrol edin.
Sensör yükü otomatik olarak kapatamıyor:
A. Algılama alanlarında sürekli sinyal olup olmadığını kontrol edin.
B. Zaman ayarının en uzuna ayarlanıp ayarlanmadığını kontrol edin.
C. Gücün talimatlara uygun olup olmadığını kontrol edin.
D. Sıcaklık değişiminin, klima veya merkezi ısıtma vb. gibi sensöre açıkça yakın olup olmadığını kontrol edin.
·Farklı ortamlarda kullanıldığında hassasiyeti en yüksek seviyeye ayarlamayınız.
Çünkü bu kolaylıkla arızaya yol açabilir.
●Lütfen profesyonel kurulumla onaylayın.
●Kurulum ve sökme işlemlerinden önce lütfen elektrik beslemesini kesiniz.
●Güvenlik açısından elektriği kestiğinizden emin olun.
●Yanlış kullanımdan kaynaklanan kayıplardan dolayı üretici firma herhangi bir sorumluluk kabul etmez.
Ürün kalitesini ve güvenilirliğini artırmaya kendimizi adadık, ancak tüm elektronik bileşenlerin etkisiz hale gelme olasılıkları vardır ve bu da bazı sorunlara neden olabilir. Tasarım yaparken, gereksiz tasarımlara dikkat ettik ve herhangi bir sorun yaşamamak için güvenlik kotasını benimsedik. Bu talimat iznimiz olmadan başka amaçlarla kopyalanmamalıdır.
